PD11-M-DACO ohjaa yhden valaistusryhmän DALI-2 ja DALI-valaisimia broadcast ohjauksella. Ohut profiilinen rakenne sopii alakatollisiin tiloihin joissa tekniikka halutaan saada mahdollisimman huomaamattomasti asennettua. DACO-tunnistimilla saadaan toteutettua helposti energiatehokas, viihtyisä ja käyttäjäystävällinen valaistusratkaisu kaikkien DALI-valaisimien ohjaamiseen. DACO-järjestelmä on itsenäinen ohjausratkaisu ja toimii täysin ilman keskuslaitteita. Helppo ratkaisu tyypillisimpien toimisto-ja oppimistilojen valaistuksen ohjaukseen.
DACO-tuoteperhe asettaa uuden laatutason tilakohtaisen DALI-valaistuksen ohjauksen toteuttamiseen. Monipuolisesti parametroitava automatiikka toimii entistä paremmin vakiovalo- ja päivänvalo-ohjauksessa, sekä mukautuu erilaisiin tilaratkaisuihin ja olosuhteisiin.
Tunnistimen käyttämät ohjausparametrit ovat helposti säädettävissä B.E.G. one sovelluksella. Samaa sovellusta voi käyttää tunnistinasetusten hallinointiin pilvipalvelun avulla projektin aikana. Kaksisuuntainen ohjelmointikäyttöliittymä helpottaa ja selkeyttää ohjausparametrien asettamista. BLE IR adapterilla voidaan tallettaa ja lukea parametrit suoraan tunnistimesta. Pilvipalvelun avulla tehdyt asetukset voidaan lähettää työmaalle käyttöönottoa varten.
DACO-ohjausjärjestelmät ovat helppoja asentaa ja ylläpitää läpi elinkaaren. Tila on heti asennuksen jälkeen toimintavalmis tunnistimen tehdasasetuksilla.
Tuotekuvaus
- DALI-2 sertifioitu DALI broadcast ohjaus
- Ulkoinen 80 mA DALI-teholähde muodostaa yhden DALI-väylän
- Läsnäolo-ohjaus vakiovalosäädöllä tai kiinteällä himmennystasolla
- Vakiovalon ja päivänvalo-ohjauksen säätöaluetta voidaan rajoittaa minimi ja maksimi raja-arvoilla
- Minimirajalla ehkäistään etteivät valot ole päällä liian pienellä kirkkaudella, esim. voimakkaan auringon paisteen takia
- Liian alhainen himmennystaso aiheuttaa varjojen muodostumista eikä ole tarkkuutta vaativan työskentelyn kannalta suositeltavaa
- Maksimirajalla säästetään valaisimia ja rajoitetaan maksimitehoa vakiovalo-ohjauksessa
- Linssi sisäpuoleinen keskiarvoistaa tilan valaistusvoimakuuden
- Voit tallettaa ja lukea tunnistimien ohjausparametrit BLE IR älypuhelin adapterilla ja B.E.G. one sovelluksella
- B.E.G. one at Google play
- B.E.G. one at App store
- Painikeohjauksella valaistuksen kytkentä päälle/pois ja kirkkauden säätö
- Luotettava läsnäolotunnistus jopa 3,5 m asennuskorkeuteen saakka
Käyttöalue
Valvonta-alueen ja ominaisuuksien puolesta PD11 sarjan tunnistimet sopivat hyvin toimistohuoneisiin, neuvottelutiloihin, käytäviin ja pöytäryhmien valaistuksen automatisointiin. Valvonta-aluetta voidaan laajentaa kaikilla slave-tunnistimilla.
PD11 sarjan muotoilussa on pyritty mahdollisimman huomaamatoomaan rakenteeseen, joten se sulautuu hyvin tasaiseen kattopinttaan.
Asennus
Värilliset kehykset mahdollistavat tunnistimien huomaamattoman käytön eri värisen sisustuken ja kattorakenteiden kanssa.
Tunnistimet ovat uppoasennettavia. Upotusreiän halkaisija on 44 mm. Tunnistimen kiinnitys onnistuu jousikiinnikkeillä tai asennuspannalla ohuempaankin pintaan.
Asennuksen jälkeen valaistusryhmä on heti käyttövalmis DACO-tunnistimen tehdasasetuksilla.
Kytkentä
Kytkennässä voi käyttää enintään 2,5mm² yksisäikeisiä johtimia. Syöttösähkö, painikeohjaus, slave-tulo teholähteen toisessa päässä. DALI-väylä ja tunnistinpää kytketään teholähteen toiseen päähän. Tunnistinpää toimitetaan 3 m mittaisella kytkentäkaapelilla jossa on RJ12 liitin. Valvonta-aluetta voi laajentaa enintään kahdeksalla slave-tunnistimella.
| Kuva | Tuotenimi | Tuotekoodi | Hakunimi | Sähkönumero | Syöttöjännite | Teho | Valoisuusmittaus | Tunnistintyyppi | Valvonta-alue istuvatyö | Valvonta-alue kohti kävely | Valvonta-alue poikittainen liike | Suositeltu asennuskorkeus | Alhaisin asennuskorkeus | Maksimaalinen asennuskorkeus | Rungon materiaali | Kotelointiluokka | IK-luokka | Väri | Alin käyttölämpötila | Ylin käyttölämpötila | Halkaisija Ø | Upotusreiän halkaisija Ø | Korkeus | Ohjaustapa | Tehdasasetus | Asennus | Tukkuri | Saatavuus | Myyntipakkaus | Pituus | Leveys | Lisätunnistimien määrä | Kytkentä | Tukkureiden varastossa | Mittakuva (kuva) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 | PD11-S-FLAT-FP | 10320272 | 92593 | 2603216 | 110 - 240 V AC | 0,2 W | - | Orja | 3 Ø m | 6 Ø m | 9 Ø m | 2,5 m | 2 m | 5 m | polykarbonaatti, UV-kestävä | IP20 | IK02 | Valkoinen | -25 °C | 50 °C | 52 mm | 43 mm | 59 mm | - | - | Uppo | Hankintatuote | 1 kpl | |||||||
 | PD9-S-FP val | 10320103 | 3515617 | 2603388 | 110 – 240 V AC | - | PIR yksi PIR elementti | 4 Ø m | 6 Ø m | 10 Ø m | 2,5 m | 2 m | 5 m | UV-suojattu, polykarbonaatti | IP20 | IK03 | Valkoinen | -25 °C | 50 °C | 45 mm | 34 mm | 24 mm | Rele katkaistu vaihe | - | Upotus | Varastossa | 1 kpl | 165 mm | 24 mm | Ei rajoitusta | Teholähteeseen päättyvä kytkentä. Tunnistimessa 450mm johto RJ11 liittimellä. | ||||
 | PD2-S-FP valkoinen | 10320024 | 3515422 | 2603364 | 110 – 240 V AC | 0,2 W | - | PIR yksi PIR elementti | 4 Ø m | 6 Ø m | 10 Ø m | 2,5 m | 2 m | 5 m | UV-suojattu, polykarbonaatti | IP20 | IK05 | Valkoinen | -25 °C | 50 °C | 80 mm | 64 mm | 89 mm | - | - | Uppo | Sonepar | Varastossa | 1 kpl | SLO, Onninen | |||||
 | PD2-S-AP valkoinen | 10320022 | 3515420 | 2603363 | 110 – 240 V AC | 0,2 W | - | PIR yksi PIR elementti | 4 Ø m | 6 Ø m | 10 Ø m | 2,5 m | 2 m | 5 m | UV-suojattu, polykarbonaatti | IP20 | IK05 | Valkoinen | -25 °C | 50 °C | 98 mm | 50 mm | Rele katkaistu vaihe | - | Pinta | Sonepar | Varastossa | 1 kpl | Rexel, SLO, Onninen | ||||||
 | PD4-S-FP valkoinen | 10320068 | 3515433 | 2603368 | 110 – 240 V AC | 0,2 W | - | PIR neljä PIR elementtiä | 6,4 Ø m | 8 Ø m | 24 Ø m | 2,5 m | 2 m | 10 m | UV-suojattu, polykarbonaatti | IP20 | IK04 | Valkoinen | -25 °C | 50 °C | 97 mm | 64 mm | 103 mm | Rele katkaistu vaihe | - | Uppo | Sonepar | Varastossa | 1 kpl | Rexel, SLO, Onninen | |||||
 | PD4-S-AP valkoinen | 10320031 | 3515432 | 2603367 | 110 – 240 V AC | 0,2 W | - | PIR neljä PIR elementtiä | 6,4 Ø m | 8 Ø m | 24 Ø m | 2,5 m | 2 m | 10 m | UV-suojattu, polykarbonaatti | IP54 | IK04 | Valkoinen | -25 °C | 50 °C | 101 mm | 76 mm | Rele katkaistu vaihe | - | Pinta | Sonepar | Varastossa | 1 kpl | Ahlsell, Rexel, SLO, Onninen | ||||||
| Koristerengas PD11 Ø100 mm va | 10126175 | 2603274 | - | IP20 | Rele potentiaalivapaa | - | Hankintatuote | 1 kpl | |||||||||||||||||||||||||||
 | Koristerengas PD11 Ø52 mm mu | 10126174 | 2603273 | Varastossa | 1 kpl | ||||||||||||||||||||||||||||||
| Koristekehys PD11 54x54x2,6 mm va | 10126187 | 2603272 | - | IP20 | Valkoinen | - | - | Hankintatuote | 1 kpl | ||||||||||||||||||||||||||
 | BLE IR adapteri | 10127068 | 93067 | 2603314 | - | Muovia | IP20 | Musta | 103 mm | - | - | Sonepar | Varastossa | 1 kpl | 40 mm | 55 mm | SLO, Onninen | https://nylund.fi/wp-content/uploads/2024/08/93067_dimensions.png |
Tekniset tiedot
Ø 6 m kohti tunnistinta
Ø 3 m istuttaessa
Mittakuvat

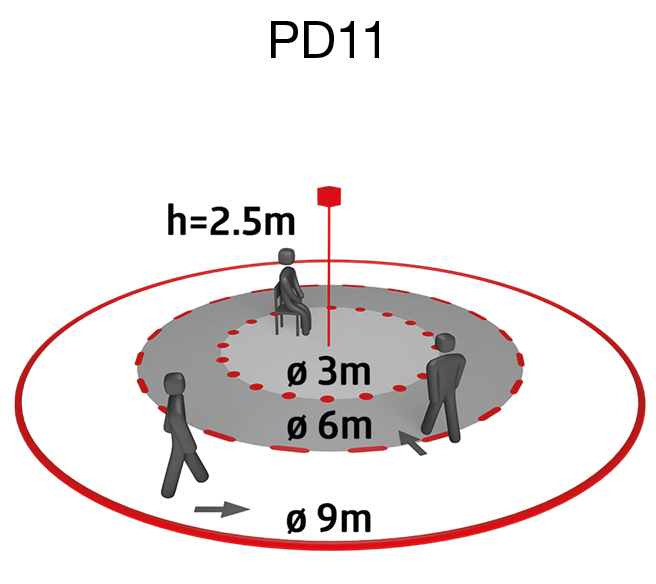

Valvonta-alue
Kytkentäkuva
Asennusohjeet
