Kapea ja pitkä valvonta-alue on ihanteellinen pitkien käytävien valvontaan. Käytäviin optimoitu valvonta-alue kasvattaa tunnistimien asennustiheyttä pitämällä läsnäolotunnistuksen toimintavarmuuden huipussaan. Suoraan valaisinkuormaa kytkevä läsnäolotunnistin sopii kattorakenteisiin, pinta-asennukseen, kojerasiaan tai uppoasennukseen. Kaikki…
Kapea ja pitkä valvonta-alue on ihanteellinen pitkien käytävien valvontaan. Käytäviin optimoitu valvonta-alue kasvattaa tunnistimien asennustiheyttä pitämällä läsnäolotunnistuksen toimintavarmuuden huipussaan. Suoraan valaisinkuormaa kytkevä läsnäolotunnistin sopii kattorakenteisiin, pinta-asennukseen, kojerasiaan tai uppoasennukseen. Kaikki versiot on helppoasentaa ilman lisätarvikkeita. Tunnisti on toimintavalmis tehdasasetuksilla.
Tuotekuvaus

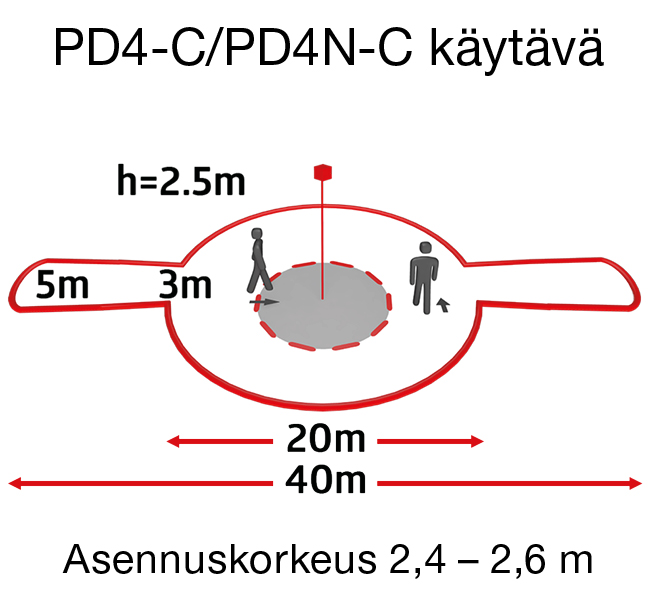

- Käytävään optimoitu valvonta-alue jopa 40 m pituisella valvonta-alueella.
- 10 A integroitu potentiaali vapaa rele ohjaa yhtä valaisinryhmää.
- Nopea ja helppo asentaa, kytkentä jousiliittimiin.
- Toiminta valmis tehdasasetuksilla 500 lx ja 10 min.
- Tunnistimen valvonta-aluetta voidaan rajata peitelevyillä.
- Merkkiledit kertovat tunnistimen toiminnasta.
- Sekavalomittaus mahdollistaa valojen sammutuksen jos luonnon valoa on riittävästi.
- Ohjelmointi ja asetuksien muutokset helposti irroittamatta tunnistinta.
- Lisätoimintojen asetus kaukosäätimellä IR-PD-1C tai älypuhelin sovittimella.
Kauko-ohjattavat, kattoon asennettavat PD4-M-1C –masterläsnäolotunnistimet pinta-, ja välikattoasennusversioina. Valvonta-alue on optimoitu käytävien ja parkkihallien ajoväylien valvontaan. Yksi potentiaalivapaa rele (NO) ohjaa valaistusta. Tunnistimeen voidaan liittää 230V AC painonappi jos valaistusta halutaan ohjata manuaalisesti. Painonapissa ei saa olla indikaatiolamppua.
Tunnistin voidaan ohjelmoida potentiometreistä ja DIP-kytkimistä tai kaukosäätimellä IR-PD-1C. Tunnistin on mahdollista asettaa automaattiseen (VA – valot syttyvät kun tilaan astutaan jollei tilassa ole tarpeeksi luonnonvaloa) tai puoliautomaattiseen tilaan (HA – valot sytytetään painonapista ja tunnistin huolehtii sammutuksesta viiveaikojen jälkeen).
Tunnistimen valvonta-aluetta voidaan laajentaa käytännössä rajattomasti millä tahansa Luxomat orjatunnistimella.
Sekavalomittaus -ominaisuuden ansiosta tunnistin tietää minkä verran valvotun alueen valovoimakkuudesta tulee muualta ympäristöstä, ja kuinka suurta osuutta kokonaisvalovoimakkuudesta tunnistin ohjaa. Erittäin kehittynyt valaistuksen mittaus ja laskenta käyttää integroitua linssin sisäpuolella sijaitsevaa valoisuusanturia. Valoisuusanturi mittaa kokoajan ympäristön valovoimakkuutta ja sytyttää valot jos liikkeen havaittua valoa ei ole riittävästi. Tunnistin tietää mittauksien ja automaattisten kalibrointien ansiosta kuinka suurta valovirtaa se ohjaa ja voi näin sammuttaa valot mikäli valovoimakkuun tavoitetaso edellen valojen sammutuksen jälkeen toteutuu.
Painonapin toiminta:
Painonapilla voidaan ohjata kuormaa manuaalisesti ja poiketa tunnistimeen ohjelmoidusta automaattisesta toiminnasta hetkellisesti. Viiveaikojen umpeutuessa tunnistin palaa normaaliin toimintaansa. Painonappia käytetään myös, kun tunnistin on asetettu puoliautomaattiseen toimintatilaan, jolloin valot syttyvät painonapista ja tunnistin hoitaa valaistuksen sammutuksen.
Painonapille kytketään vaihe, joka tuodaan painikkeen kautta tunnistimen painonappi tuloon. Painonapin tulee olla palautuva kytkin ilman merkkilamppua. Tunnistin reagoi painonapin painallukseen ja jokainen painonapin vapautus kääntää loogisen toiminnan.
- Painonapin lyhyt painallus [t < 0,5 s] sytyttää / sammuttaa valot, suunta vaihtuu jokaisella painikkeen vapautuksella.
- Tunnistin pitää manuaalisesti asetetun tilanteen niin kauan, kun tunnistin havaitsee liikettä. Tunnistin palautuu automaattiseen toimintatilaan päävalaistuksen viiveen umpeuduttua.
Käyttöalue
Käytävät, parkkihallit
Rakenne
Kotelo UV- ja iskunkestävää polykarbonaattia, – AP IP54, -FP IP20
Asennus

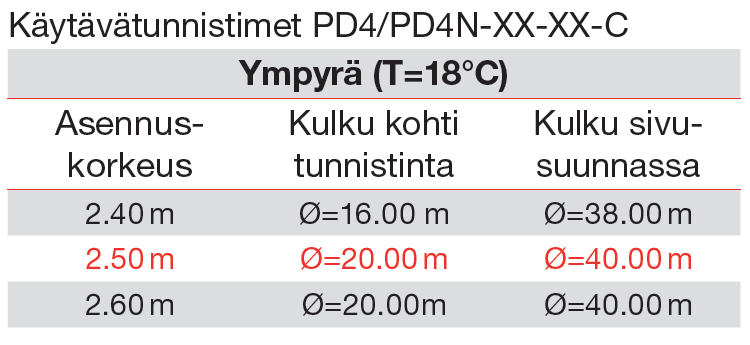

Käytävä tunnistimet ovat kriittisiä asennuskorkeudelle, asennuskorkeuden on oltava 2,4 – 2,6m. Jos katto on korkeammalla suositellaan seinäkiinnikeen käyttöä. Tunnistin tulee asentaa vaakasuoraan.
-AP, pinta-asennus kattoon
-FP, välikattoasennus
-EN kojerasiaasennus
Asennuksessa hyvä huomioida riittävä etäisyys ilmanvaihtokoneisiin, projektoreihin ja tuulettimiin. Valoisuus anturiin ei saisi osoittaa suoraan valoa esim. ripustettavan valon ylävaloa.
Kytkentä
230 V käyttöjännite, kytkentä jousipainikeliittimiin enintään 1,5 mm² MMJ-kaapelilla.
| Kuva | Tuotenimi | Tukkureiden varastossa | Tuotekoodi | Hakunimi | Sähkönumero | Syöttöjännite | Teho | Valoisuusmittaus | Tunnistintyyppi | Valvonta-alue kohti kävely | Valvonta-alue poikittainen liike | Suositeltu asennuskorkeus | Alhaisin asennuskorkeus | Maksimaalinen asennuskorkeus | Rungon materiaali | Kotelointiluokka | IK-luokka | Väri | Alin käyttölämpötila | Ylin käyttölämpötila | Halkaisija Ø | Korkeus | Ohjaustapa | Tehdasasetus | Asennus | Tukkuri | Saatavuus | Myyntipakkaus | Upotusreiän halkaisija Ø | Pituus | Leveys | Valvonta-alue istuvatyö |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 | PD4-S-C-AP valkoinen | SLO | 10320078 | 3515458 | 2603374 | 240 V AC | 0,2 W | - | PIR neljä PIR elementtiä | 20 Ø m | 40 Ø m | 2,5 m | 2,4 m | 2,6 m | polykarbonaatti, UV-kestävä | IP54 | IK04 | Valkoinen | -25 °C | 50 °C | 101 mm | 76 mm | - | - | Pinta | Sonepar | Varastossa | 1 kpl | ||||
 | PD4-S-C-FP valkoinen | SLO, Onninen | 10320079 | 3515459 | 2603375 | 240 V AC | 0,2 W | - | PIR neljä PIR elementtiä | 20 Ø m | 40 Ø m | 2,5 m | 2,4 m | 2,6 m | polykarbonaatti, UV-kestävä | IP20 | IK04 | Valkoinen | -25 °C | 50 °C | 97 mm | 84 mm | - | - | Uppo | Sonepar | Varastossa | 1 kpl | 48 mm | |||
 | IR-PD-1C kaukosäädin | Rexel | 10320253 | 2603098 | Rexel | Varastossa | 1 kpl | |||||||||||||||||||||||||
 | IR-RC sovitin älypuhelimelle | SLO | 10320283 | 2603220 | - | Polykarbonaatti | IP20 | Musta | -20 °C | 40 °C | 19 mm | - | - | Sonepar | Varastossa | 1 kpl | 47 mm | 10 mm | ||||||||||||||
 | IP65 pinta-as.kotelo IP54 PD4-AP | 10320260 | IP65alusta IP54tunnistimille | 2603219 | Rele potentiaalivapaa | Varastossa | 1 kpl | |||||||||||||||||||||||||
 | Seinäkiinnike PD4-C-AP | 10121795 | 2603019 | Varastossa | 1 kpl | |||||||||||||||||||||||||||
 | PD2-S-AP valkoinen | Rexel, SLO, Onninen | 10320022 | 3515420 | 2603363 | 110 – 240 V AC | 0,2 W | - | PIR yksi PIR elementti | 6 Ø m | 10 Ø m | 2,5 m | 2 m | 5 m | UV-suojattu, polykarbonaatti | IP20 | IK05 | Valkoinen | -25 °C | 50 °C | 98 mm | 50 mm | Rele katkaistu vaihe | - | Pinta | Sonepar | Varastossa | 1 kpl | 4 Ø m | |||
 | PD2-S-EN valkoinen | 10320023 | 92156 | 3515421 | 110 – 240 V AC | 0,2 W | - | PIR yksi PIR elementti | 6 Ø m | 10 Ø m | 2,5 m | 2 m | 5 m | UV-suojattu, polykarbonaatti | IP20 | IK05 | Valkoinen | -25 °C | 50 °C | 98 mm | 65 mm | Rele katkaistu vaihe | - | Kojerasiaan | Hankintatuote | 1 kpl | 4 Ø m | |||||
 | PD2-S-FP valkoinen | SLO, Onninen | 10320024 | 3515422 | 2603364 | 110 – 240 V AC | 0,2 W | - | PIR yksi PIR elementti | 6 Ø m | 10 Ø m | 2,5 m | 2 m | 5 m | UV-suojattu, polykarbonaatti | IP20 | IK05 | Valkoinen | -25 °C | 50 °C | 80 mm | 89 mm | - | - | Uppo | Sonepar | Varastossa | 1 kpl | 64 mm | 4 Ø m | ||
 | PD4-S-AP valkoinen | Ahlsell, Rexel, SLO, Onninen | 10320031 | 3515432 | 2603367 | 110 – 240 V AC | 0,2 W | - | PIR neljä PIR elementtiä | 8 Ø m | 24 Ø m | 2,5 m | 2 m | 10 m | UV-suojattu, polykarbonaatti | IP54 | IK04 | Valkoinen | -25 °C | 50 °C | 101 mm | 76 mm | Rele katkaistu vaihe | - | Pinta | Sonepar | Varastossa | 1 kpl | 6,4 Ø m | |||
 | PD4-S-FP valkoinen | Ahlsell, Rexel, SLO, Onninen | 10320068 | 3515433 | 2603368 | 110 – 240 V AC | 0,2 W | - | PIR neljä PIR elementtiä | 8 Ø m | 24 Ø m | 2,5 m | 2 m | 10 m | UV-suojattu, polykarbonaatti | IP20 | IK04 | Valkoinen | -25 °C | 50 °C | 97 mm | 103 mm | Rele katkaistu vaihe | - | Uppo | Sonepar | Varastossa | 1 kpl | 64 mm | 6,4 Ø m | ||
 | PD4-S-EN valkoinen | 10320069 | 3515434 | 2603369 | 110 – 240 V AC | 0,2 W | - | PIR neljä PIR elementtiä | 8 Ø m | 24 Ø m | 2,5 m | 2 m | 10 m | UV-suojattu, polykarbonaatti | IP20 | IK04 | Valkoinen | -25 °C | 50 °C | 97 mm | 84 mm | - | - | Kojerasia | Varastossa | 1 kpl | 6,4 Ø m | |||||
 | Indoor 180-S | 10320114 | 92135 | 2603389 | 110 - 240 V AC | 0,2 W | - | Orja | 3 Ø m | 10 Ø m | 1,1 m | 1 m | 2,2 m | IP20 | 61 mm | - | - | Uppo | Varastossa | 1 kpl | 70 mm | 70 mm | ||||||||||
 | PD11-S-FLAT-FP | 10320272 | 92593 | 2603216 | 110 - 240 V AC | 0,2 W | - | Orja | 6 Ø m | 9 Ø m | 2,5 m | 2 m | 5 m | polykarbonaatti, UV-kestävä | IP20 | IK02 | Valkoinen | -25 °C | 50 °C | 52 mm | 59 mm | - | - | Uppo | Hankintatuote | 1 kpl | 43 mm | 3 Ø m |
Mittakuvat
Kytkentäkuva
Asennusohjeet
Tuotemallit
Datalehti
Suunnitteluohjeet
Muut liitetiedostot
Datalehti
Suunnitteluohjeet
Muut liitetiedostot
