Pienempien valaistusalueiden luotettavaan ohjaukseen soveltuvat 10 metrin valvonta-alueella toimivat liiketunnistimet tarjoavat kustannustehokkaan vaihtoehdon kohti älykkäämpää valaistusta. Linjakas muotoilu sopii tyylikkäisiin tilaratkaisuihin. Erillisiä liiketunnistimia käyttämällä pidetään valaistusratkaisut joustavina ja voidaan valita parhaiten sisustukseen sopivat valaisimet. Integroitu rele ja rinnankytkettävät tunnistimet ovat äärimmäisen yksinkertaisia asentaa erilaisiin kattorakenteisiin. Omat mallit upotusasennukseen ja pinta-asennukseen vähentävät sekaannuksen mahdollisuuksia. Tunnistimet ovat toimintavalmiita tehdasasetuksilla ilman ohjelmointia.
Tuotekuvaus
- Mikrofoniohjaus lisää käyttömukavuutta.
- Herkkyyssäädöllä tunnistus on sopeutettavissa tilan aktiviteettitasoa vastaavaksi.
- Hämäräkytkin estää valojen sytyttämisen valoisaan aikaan.
- Integroitu relelähtö yhden valaistusalueen kytkemiseen.
- Nopea ja helppo asentaa, kytkennät jousipainike liittimiin.
- Toimintavalmis tehdasasetuksilla 500 lx ja 10 min.
- Tunnistimen valvonta-aluetta voidaan rajata peitelevyillä.
- Merkkiledit kertovat tunnistimen toiminnasta.
- Ohjelmointi ja asetuksien muutokset helposti irroittamatta tunnistinta.
- Lisätoimintojen asetus kaukosäätimellä IR-PD-3N tai älypuhelinsovittimella.
Tunnistin soveltuu hyvin esimerkiksi pukuhuoneiden ja WC-tilojen ohjaukseen, joissa suora näköyhteys tyypillisesti katkeaa ja valot saattavat sammua tarpeettoman aikaisin. Tunnistin voi sytyttää valot puheesta tai muusta äänestä ensimäisen 9 sekunnin aikana valojen sammuttua. Normaalissa tilassa valaisimien sytytys edellyttää infrapunatunnistusta.
Uppoasennettava versioasennus on erittäin nopeaa jousikiinnikkeiden ja jousipainike liittimien ansiosta. Pinta-asennettava versio asennetaan omalla asennusalustalla ja varsinainen tunnistin kytketään tähän helposti pistokantaliittimellä.
Käyttöalue
Käytävät, pukuhuoneet, WC-tilat
Rakenne
Kotelo UV- ja iskunkestävää polykarbonaattia.
IP luokitus: AP = IP44, FP = IP23
Asennus

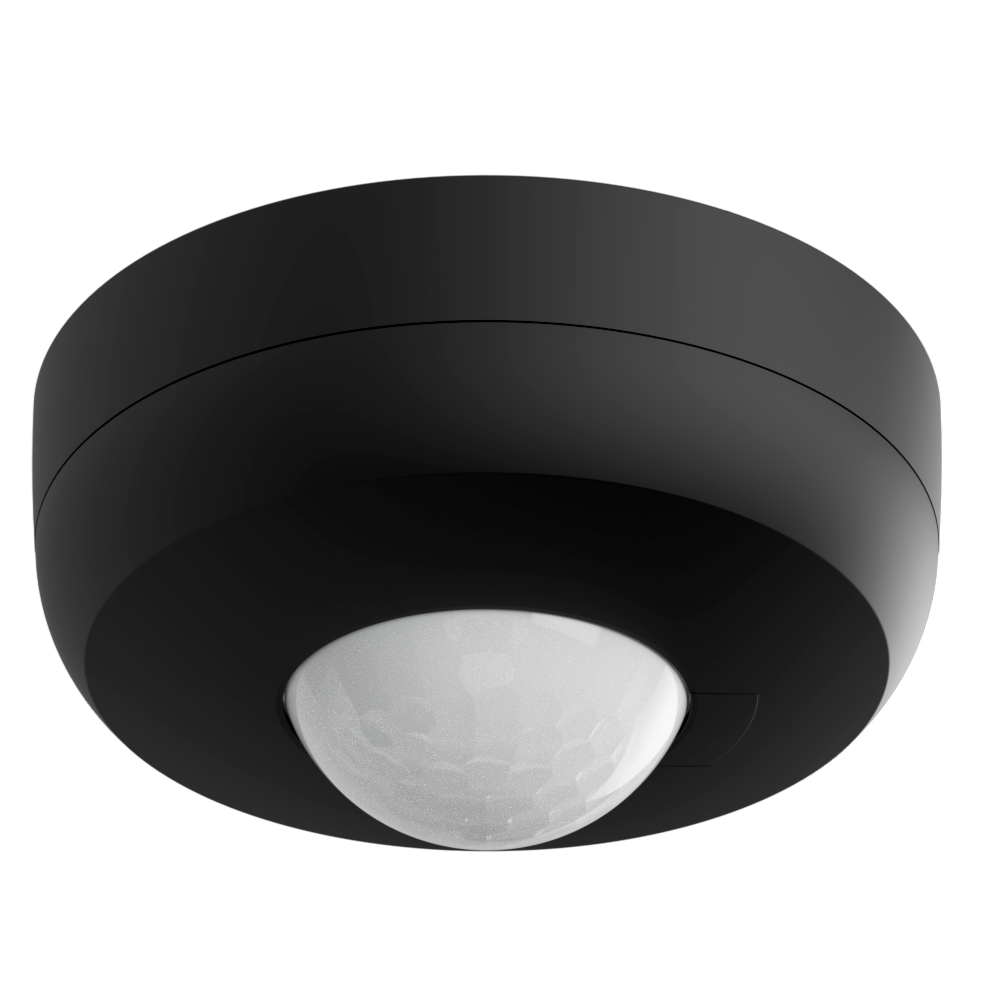

-AP, pinta-asennus kattoon
-FP, välikattoasennus
Asennuksessa on hyvä huomioida riittävä etäisyys ilmanvaihtokoneisiin, projektoreihin ja tuulettimiin. Valoisuusanturiin ei saisi osoittaa suoraan valoa esim. ripustettavan valon ylävaloa.
Käyttöalue
230 V käyttöjännite, ketjutettava kytkentä jousipainikeliittimiin tai asennuspohjan ruuviliittimiin enintään 1,5 mm² MMJ-kaapelilla. Enintään 8 tunnistinta rinnakkain.
| Kuva | Tuotenimi | Tuotekoodi | Sähkönumero | Valoisuusmittaus | Rungon materiaali | Kotelointiluokka | Väri | Alin käyttölämpötila | Ylin käyttölämpötila | Pituus | Leveys | Korkeus | Ohjaustapa | Tehdasasetus | Tukkuri | Saatavuus | Myyntipakkaus | Tukkureiden varastossa | Hakunimi | Halkaisija Ø | Asennus |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 | IR-RC sovitin älypuhelimelle | 10320283 | 2603220 | - | Polykarbonaatti | IP20 | Musta | -20 °C | 40 °C | 47 mm | 10 mm | 19 mm | - | - | Varastossa | 1 kpl | |||||
 | IR-PD3N kaukosäädin | 10122814 | 2603046 | - | - | - | - | Onninen | Varastossa | 1 kpl | Onninen | ||||||||||
 | Pallosuoja PD-tunnistimille | 10320051 | 2603400 | - | - | Valkoinen | 90 mm | - | - | Varastossa | 1 kpl | 3515476 | 200 mm | IK09 |
Tekniset tiedot
Ø 6 m kohti tunnistinta
Ø 4 m istuttaessa
FP: Ø 83 x 81 mm, upotusaukko Ø 68 mm
FP: IP23 / IK04 / luokka II
IR-PD3N
