Infrapuna läsnäolotunnistin tarkkaan läsnäolotunnistukseen ja valaistuksen luotettavaan ohjaukseen. Erilaisiin kattorakenteisiin, pinta-asennukseen, kojerasiaan tai uppoasennukseen soveltuvat versiot on helppoasentaa ilman lisätarvikkeita. Tunnisti on toimintavalmis…
Tarkemmat tuotetiedot
Tuotteet
PD4-M-1C-AP valkoinen
PD4-M-1C-EN valkoinen
Myyntipakkaus: 1 kpl
PD4-M-1C-FP valkoinen
Tarvikkeet ja liittyvät tuotteet
PD4-S-AP valkoinen
Hakunimi: 3515432
Sähkönumero: 2603367
Syöttöjännite: 110 – 240
Teho: 0,2
Valoisuusmittaus: -
Tunnistintyyppi: PIR neljä PIR elementtiä
Valvonta-alue istuvatyö: 6,4
Valvonta-alue kohti kävely: 8
Valvonta-alue poikittainen liike: 24
Suositeltu asennuskorkeus: 2,5
Alhaisin asennuskorkeus: 2
Maksimaalinen asennuskorkeus: 10
Rungon materiaali: UV-suojattu, polykarbonaatti
Kotelointiluokka: IP54
Väri: Valkoinen
Alin käyttölämpötila: -25
Ylin käyttölämpötila: 50
Halkaisija Ø: 101
Korkeus: 76
Ohjaustapa: Rele katkaistu vaihe
Tehdasasetus: -
Asennus: Pinta
Ahlsell
Onninen
Rexel
SLO
Myyntipakkaus: 1 kpl
PD4-S-FP valkoinen
Hakunimi: 3515433
Sähkönumero: 2603368
Syöttöjännite: 110 – 240
Teho: 0,2
Valoisuusmittaus: -
Tunnistintyyppi: PIR neljä PIR elementtiä
Valvonta-alue istuvatyö: 6,4
Valvonta-alue kohti kävely: 8
Valvonta-alue poikittainen liike: 24
Suositeltu asennuskorkeus: 2,5
Alhaisin asennuskorkeus: 2
Maksimaalinen asennuskorkeus: 10
Rungon materiaali: UV-suojattu, polykarbonaatti
Kotelointiluokka: IP20
Väri: Valkoinen
Alin käyttölämpötila: -25
Ylin käyttölämpötila: 50
Halkaisija Ø: 97
Upotusreiän halkaisija Ø: 64
Korkeus: 103
Ohjaustapa: Rele katkaistu vaihe
Tehdasasetus: -
Asennus: Uppo
Ahlsell
Onninen
Rexel
SLO
Myyntipakkaus: 1 kpl
PD4-S-EN valkoinen
Hakunimi: 3515434
Sähkönumero: 2603369
Syöttöjännite: 110 – 240
Teho: 0,2
Valoisuusmittaus: -
Tunnistintyyppi: PIR neljä PIR elementtiä
Valvonta-alue istuvatyö: 6,4
Valvonta-alue kohti kävely: 8
Valvonta-alue poikittainen liike: 24
Suositeltu asennuskorkeus: 2,5
Alhaisin asennuskorkeus: 2
Maksimaalinen asennuskorkeus: 10
Rungon materiaali: UV-suojattu, polykarbonaatti
Kotelointiluokka: IP20
Väri: Valkoinen
Alin käyttölämpötila: -25
Ylin käyttölämpötila: 50
Halkaisija Ø: 97
Korkeus: 84
Ohjaustapa: -
Tehdasasetus: -
Asennus: Kojerasia
Myyntipakkaus: 1 kpl
IP54-as.alusta PD-tunnistimille
IR-PD-1C kaukosäädin
IP65 pinta-as.kotelo IP20 PD4-AP
IR-RC sovitin älypuhelimelle
PD4-S-C-AP valkoinen
Hakunimi: 3515458
Sähkönumero: 2603374
Syöttöjännite: 240
Teho: 0,2
Valoisuusmittaus: -
Tunnistintyyppi: PIR neljä PIR elementtiä
Valvonta-alue kohti kävely: 20
Valvonta-alue poikittainen liike: 40
Suositeltu asennuskorkeus: 2,5
Alhaisin asennuskorkeus: 2,4
Maksimaalinen asennuskorkeus: 2,6
Rungon materiaali: polykarbonaatti, UV-kestävä
Kotelointiluokka: IP54
Väri: Valkoinen
Alin käyttölämpötila: -25
Ylin käyttölämpötila: 50
Halkaisija Ø: 101
Korkeus: 76
Ohjaustapa: -
Tehdasasetus: -
Asennus: Pinta
SLO
Myyntipakkaus: 1 kpl
PD4-S-C-FP valkoinen
Hakunimi: 3515459
Sähkönumero: 2603375
Syöttöjännite: 240
Teho: 0,2
Valoisuusmittaus: -
Tunnistintyyppi: PIR neljä PIR elementtiä
Valvonta-alue kohti kävely: 20
Valvonta-alue poikittainen liike: 40
Suositeltu asennuskorkeus: 2,5
Alhaisin asennuskorkeus: 2,4
Maksimaalinen asennuskorkeus: 2,6
Rungon materiaali: polykarbonaatti, UV-kestävä
Kotelointiluokka: IP20
Alin käyttölämpötila: -25
Ylin käyttölämpötila: 50
Halkaisija Ø: 97
Upotusreiän halkaisija Ø: 48
Korkeus: 84
Ohjaustapa: -
Tehdasasetus: -
Asennus: Uppo
Onninen
SLO
Myyntipakkaus: 1 kpl
PD2-S-AP valkoinen
Hakunimi: 3515420
Sähkönumero: 2603363
Syöttöjännite: 110 – 240
Teho: 0,2
Valoisuusmittaus: -
Tunnistintyyppi: PIR yksi PIR elementti
Valvonta-alue istuvatyö: 4
Valvonta-alue kohti kävely: 6
Valvonta-alue poikittainen liike: 10
Suositeltu asennuskorkeus: 2,5
Alhaisin asennuskorkeus: 2
Maksimaalinen asennuskorkeus: 5
Rungon materiaali: UV-suojattu, polykarbonaatti
Kotelointiluokka: IP20
Väri: Valkoinen
Alin käyttölämpötila: -25
Ylin käyttölämpötila: 50
Halkaisija Ø: 98
Korkeus: 50
Ohjaustapa: Rele katkaistu vaihe
Tehdasasetus: -
Asennus: Pinta
Onninen
Rexel
SLO
Myyntipakkaus: 1 kpl
PD2-S-EN valkoinen
Hakunimi: 92156
Sähkönumero: 3515421
Syöttöjännite: 110 – 240
Teho: 0,2
Valoisuusmittaus: -
Tunnistintyyppi: PIR yksi PIR elementti
Valvonta-alue istuvatyö: 4
Valvonta-alue kohti kävely: 6
Valvonta-alue poikittainen liike: 10
Suositeltu asennuskorkeus: 2,5
Alhaisin asennuskorkeus: 2
Maksimaalinen asennuskorkeus: 5
Rungon materiaali: UV-suojattu, polykarbonaatti
Kotelointiluokka: IP20
Väri: Valkoinen
Alin käyttölämpötila: -25
Ylin käyttölämpötila: 50
Halkaisija Ø: 98
Korkeus: 65
Ohjaustapa: Rele katkaistu vaihe
Tehdasasetus: -
Asennus: Kojerasiaan
Myyntipakkaus: 1 kpl
PD2-S-FP valkoinen
Hakunimi: 3515422
Sähkönumero: 2603364
Syöttöjännite: 110 – 240
Teho: 0,2
Valoisuusmittaus: -
Tunnistintyyppi: PIR yksi PIR elementti
Valvonta-alue istuvatyö: 4
Valvonta-alue kohti kävely: 6
Valvonta-alue poikittainen liike: 10
Suositeltu asennuskorkeus: 2,5
Alhaisin asennuskorkeus: 2
Maksimaalinen asennuskorkeus: 5
Rungon materiaali: UV-suojattu, polykarbonaatti
Kotelointiluokka: IP20
Väri: Valkoinen
Alin käyttölämpötila: -25
Ylin käyttölämpötila: 50
Halkaisija Ø: 80
Upotusreiän halkaisija Ø: 64
Korkeus: 89
Ohjaustapa: -
Tehdasasetus: -
Asennus: Uppo
Onninen
SLO
Myyntipakkaus: 1 kpl
PD11-S-FLAT-FP
Hakunimi: 92593
Sähkönumero: 2603216
Syöttöjännite: 110 - 240
Teho: 0,2
Valoisuusmittaus: -
Tunnistintyyppi: Orja
Valvonta-alue istuvatyö: 3
Valvonta-alue kohti kävely: 6
Valvonta-alue poikittainen liike: 9
Suositeltu asennuskorkeus: 2,5
Alhaisin asennuskorkeus: 2
Maksimaalinen asennuskorkeus: 5
Rungon materiaali: polykarbonaatti, UV-kestävä
Kotelointiluokka: IP20
Väri: Valkoinen
Alin käyttölämpötila: -25
Ylin käyttölämpötila: 50
Halkaisija Ø: 52
Upotusreiän halkaisija Ø: 43
Korkeus: 59
Ohjaustapa: -
Tehdasasetus: -
Asennus: Uppo
Myyntipakkaus: 1 kpl
Indoor 180-S
Hakunimi: 92135
Sähkönumero: 2603389
Syöttöjännite: 110 - 240
Teho: 0,2
Valoisuusmittaus: -
Tunnistintyyppi: Orja
Valvonta-alue kohti kävely: 3
Valvonta-alue poikittainen liike: 10
Suositeltu asennuskorkeus: 1,1
Alhaisin asennuskorkeus: 1
Maksimaalinen asennuskorkeus: 2,2
Kotelointiluokka: IP20
Pituus: 70
Leveys: 70
Korkeus: 61
Ohjaustapa: -
Tehdasasetus: -
Asennus: Uppo
Myyntipakkaus: 1 kpl
BLE IR adapteri
Hakunimi: 93067
Sähkönumero: 2603314
Valoisuusmittaus: Linssin sisäpuoleinen mittaus
Kotelointiluokka: IP20
Väri: Musta
Pituus: 40
Leveys: 55
Korkeus: 103
Ohjaustapa: -
Tehdasasetus: -
Mittakuva (kuva): https://www.beg-luxomat.com/uploads/tx_begproducts/jc_medien/web/bilder/bemassung/RGB_PNG_1000/93067_dimensions.png
Myyntipakkaus: 1 kpl
Seinäkiinnike PD4-C-AP
Myyntipakkaus: 1 kpl
Infrapuna läsnäolotunnistin tarkkaan läsnäolotunnistukseen ja valaistuksen luotettavaan ohjaukseen. Erilaisiin kattorakenteisiin, pinta-asennukseen, kojerasiaan tai uppoasennukseen soveltuvat versiot on helppoasentaa ilman lisätarvikkeita. Tunnisti on toimintavalmis tehdasasetuksilla ilman ohjelmointia. Integroitu rele voi ohjata valaisinryhmiä suoraan läsnäolon ja valovoimakkuuden perusteella. Painonapilla käyttäjä voi ohjata valaistusta tarpeen mukaan.
Tuotekuvaus
Tuotekuvaus
- Laaja valvonta-alue, neljä PIR elementtiä.
- 10 A integroitu potentiaali vapaa rele ohjaa yhtä valaisinryhmää.
- Nopea ja helppo asentaa, kytkentä jousiliittimiin.
- Toiminta valmis tehdasasetuksilla 500 lx ja 10 min.
- Tunnistimen valvonta-aluetta voidaan rajata peitelevyillä.
- Merkkiledit kertovat tunnistimen toiminnasta.
- Sekavalomittaus mahdollistaa valojen sammutuksen jos luonnon valoa on riittävästi.
- Ohjelmointi ja asetuksien muutokset helposti irroittamatta tunnistinta.
- Lisätoimintojen asetus kaukosäätimellä IR-PD-1C tai älypuhelin sovittimella.
Kauko-ohjattavat, kattoon asennettavat PD4-M-1C –masterläsnäolotunnistimet pinta-, kojerasia- ja välikattoasennusversioina ympyränmuotoisella valvonta-alueella. Yksi potentiaalivapaa rele (NO) ohjaa valaistusta. Tunnistimeen voidaan liittää 230V AC painonappi jos valaistusta halutaan ohjata manuaalisesti. Painonapissa ei saa olla indikaatiolamppua.
Tunnistin voidaan ohjelmoida potentiometreistä ja DIP-kytkimistä tai kaukosäätimellä IR-PD-1C. Tunnistin on mahdollista asettaa automaattiseen (VA – valot syttyvät kun tilaan astutaan jollei tilassa ole tarpeeksi luonnonvaloa) tai puoliautomaattiseen tilaan (HA – valot sytytetään painonapista ja tunnistin huolehtii sammutuksesta viiveaikojen jälkeen).
Tunnistimen valvonta-aluetta voidaan laajentaa käytännössä rajattomasti millä tahansa Luxomat orjatunnistimella.
Sekavalomittaus -ominaisuuden ansiosta tunnistin tietää minkä verran valvotun alueen valovoimakkuudesta tulee muualta ympäristöstä, ja kuinka suurta osuutta kokonaisvalovoimakkuudesta tunnistin ohjaa. Erittäin kehittynyt valaistuksen mittaus ja laskenta käyttää integroitua linssin sisäpuolella sijaitsevaa valoisuusanturia. Valoisuusanturi mittaa kokoajan ympäristön valovoimakkuutta ja sytyttää valot jos liikkeen havaittua valoa ei ole riittävästi. Tunnistin tietää mittauksien ja automaattisten kalibrointien ansiosta kuinka suurta valovirtaa se ohjaa ja voi näin sammuttaa valot mikäli valovoimakkuun tavoitetaso edellen valojen sammutuksen jälkeen toteutuu.
Painonapin toiminta:
Painonapilla voidaan ohjata kuormaa manuaalisesti ja poiketa tunnistimeen ohjelmoidusta automaattisesta toiminnasta hetkellisesti. Viiveaikojen umpeutuessa tunnistin palaa normaaliin toimintaansa. Painonappia käytetään myös, kun tunnistin on asetettu puoliautomaattiseen toimintatilaan, jolloin valot syttyvät painonapista ja tunnistin hoitaa valaistuksen sammutuksen.
Painonapille kytketään vaihe, joka tuodaan painikkeen kautta tunnistimen painonappi tuloon. Painonapin tulee olla palautuva kytkin ilman merkkilamppua. Tunnistin reagoi painonapin painallukseen ja jokainen painonapin vapautus kääntää loogisen toiminnan.
- Painonapin lyhyt painallus [t < 0,5 s] sytyttää / sammuttaa valot, suunta vaihtuu jokaisella painikkeen vapautuksella.
- Tunnistin pitää manuaalisesti asetetun tilanteen niin kauan, kun tunnistin havaitsee liikettä. Tunnistin palautuu automaattiseen toimintatilaan päävalaistuksen viiveen umpeuduttua.
Asennus
-AP, pinta-asennus kattoon. IP20-tunnistimen valaisinripustuskiskoasennukseen suosittelemme käyttämään IP54-asennusalustaa.
-FP, välikattoasennus
Asennuksessa on hyvä huomioida riittävä etäisyys ilmanvaihtokoneisiin, projektoreihin ja tuulettimiin. Valoisuusanturiin ei saisi osoittaa suoraan valoa esim. ripustettavan valon ylävaloa.

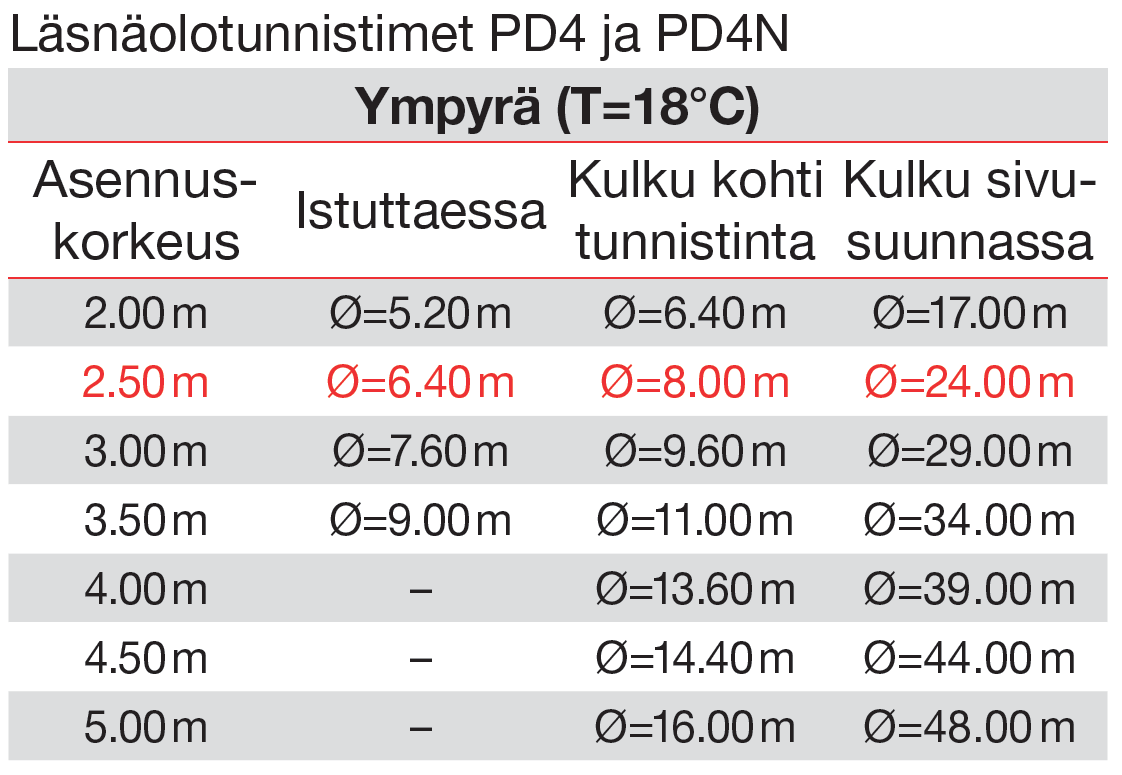

Tekniset tiedot
Ø 8 m kohti tunnistinta
Ø 6,4 m istuttaessa
1150 VA, cos φ = 0.5
Nollapistekytkentä, syöksyvirta 165A (20ms)
