Kustannustehokkaaseen, yksinkertaiseen ja toimintavarmaan valaistuksen kytkevään ohjaukseen seveltuvat 24 m valvonta-alueella toimivat liiketunnistimet tarjoavat kustannustehokkaan vaihtoehdon kohti älykkäämpää valaistusta. Integroitu rele ja rinnankytkettävät tunnistimet ovat äärimmäisen yksinkertaisia asentaa eri kattorakenteisiin.…
Kustannustehokkaaseen, yksinkertaiseen ja toimintavarmaan valaistuksen kytkevään ohjaukseen seveltuvat 24 m valvonta-alueella toimivat liiketunnistimet tarjoavat kustannustehokkaan vaihtoehdon kohti älykkäämpää valaistusta. Integroitu rele ja rinnankytkettävät tunnistimet ovat äärimmäisen yksinkertaisia asentaa eri kattorakenteisiin. Luxomat liiketunnistimia käyttämällä voidaan valita valaisimet sisustukseen sopivaksi toisin kuin valaisimen yhteyteen integroiduissa tunnistimissa. Omat eri asennustapoihin suunnitellut versiot helpottavat ja nopeuttavat asennusta. Tunnistimet ovat toimintavalmiita tehdasasetuksilla ilman ohjelmointia.
Tuotekuvaus
- Laaja valvonta-alue, neljä PIR elementtiä
- Hämäräkytkin estää valojen sytyttämisen valoisaan aikaan
- Integroitu relelähtö yhden valaistusalueen kytkemiseen
- Nopea ja helppo asentaa, kytkennät jousipainike liittimiin
- Toiminta valmis tehdasasetuksilla 500 lx ja 10 min
- Manuaalinen herkkyyden säätö
- Tunnistimen valvonta-aluetta voidaan rajata peitelevyillä
- Merkkiledit kertovat tunnistimen toiminnasta
- Ohjelmointi ja asetuksien muutokset helposti irroittamatta tunnistinta
- Lisätoimintojen asetus kaukosäätimellä IR-PD-1C tai älypuhelin sovittimella

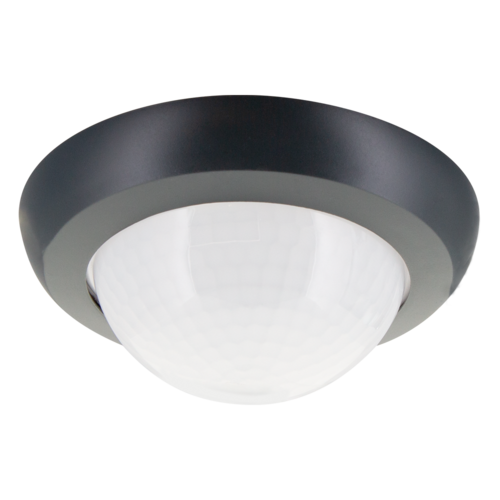

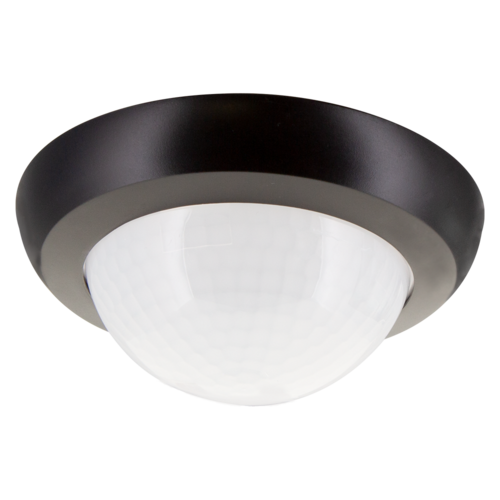

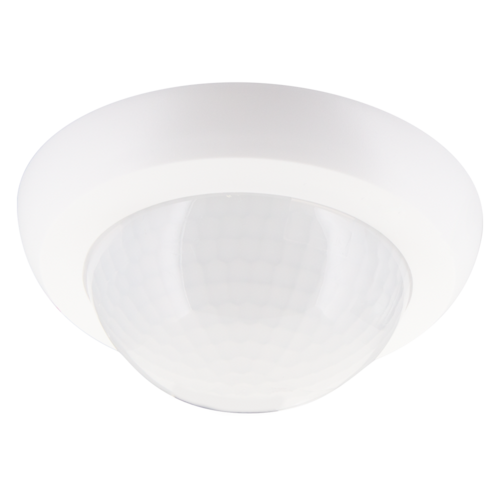

Kauko-ohjattavat, kattoon asennettavat sisätilojen liiketunnistimet pinta-, kojerasia- ja välikattoasennusversioina ympyränmuotoisella valvonta-alueella. Yksi rele katkaistu vaihe L’ ohjaa suoraan yhtä valaisinryhmää.
Tunnistin voidaan ohjelmoida potentiometreistä ja DIP-kytkimistä tai kaukosäätimellä. Tunnistin on mahdollista asettaa automaattiseen (VA – valot syttyvät kun tilaan astutaan jollei tilassa ole tarpeeksi luonnonvaloa) tai puoliautomaattiseen tilaan (HA – valot sytytetään painonapista ja tunnistin huolehtii sammutuksesta viiveaikojen jälkeen).
Tunnistimen valvonta-aluetta voidaan laajentaa kytkemällä muita liiketunnistimia rinnakkain. Enintään 8 kpl suositellaan rinnankytkettäväksi.
Katso un-boxing video PD4N-1C-Ap ominaisuuksista
Käyttöalue
Käytävät, avokonttorit, parkkihallit
Rakenne
Kotelo UV- ja iskunkestävää polykarbonaattia.
IP luokitus: -AP = IP44, -FP = IP23, EN = IP20
Asennus
-AP, pinta-asennus kattoon
-FP, välikattoasennus
-EN kojerasiaasennus
Asennuksessa hyvä huomioida riittävä etäisyys ilmanvaihtokoneisiin, projektoreihin ja tuulettimiin. Valoisuus anturiin ei saisi osoittaa suoraan valoa esim. ripustettavan valon ylävaloa.
Kytkentä
230 V käyttöjännite, kytkentä jousipainikeliittimiin enintään 1,5 mm² MMJ-kaapelilla.
| Kuva | Tuotenimi | Tuotekoodi | Sähkönumero | Saatavuus | Myyntipakkaus | Tukkureiden varastossa | Valoisuusmittaus | Rungon materiaali | Kotelointiluokka | Väri | Alin käyttölämpötila | Ylin käyttölämpötila | Pituus | Leveys | Korkeus | Ohjaustapa | Tehdasasetus | Tukkuri | Hakunimi | Halkaisija Ø |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

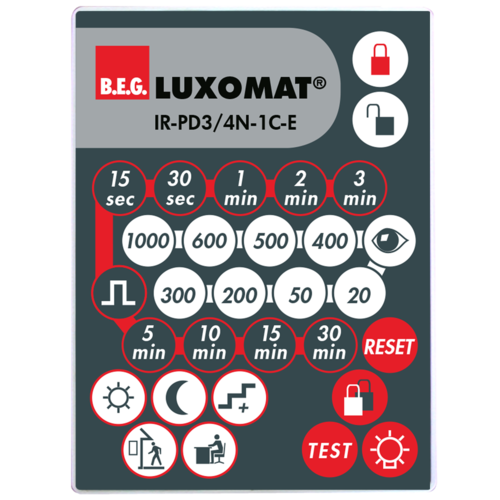

 | IR-PD3N kaukosäädin | 10122814 | 2603046 | Varastossa | 1 kpl | |||||||||||||||
 | IR-RC sovitin älypuhelimelle | 10320283 | 2603220 | Varastossa | 1 kpl | SLO | - | Polykarbonaatti | IP20 | Musta | -20 °C | 40 °C | 47 mm | 10 mm | 19 mm | - | - | Sonepar | ||
 | Pallosuoja PD-tunnistimille | 10320051 | 2603400 | Varastossa | 1 kpl | - | - | Valkoinen | 90 mm | - | - | 3515476 | 200 mm | |||||||
 | IP65 PD4N pinta-as.kotelo | 10129573 | 2805191 | Varastossa | 1 kpl | - | IP65 | Valkoinen | 133 mm | 133 mm | 69 mm | - | - | 93314 |
