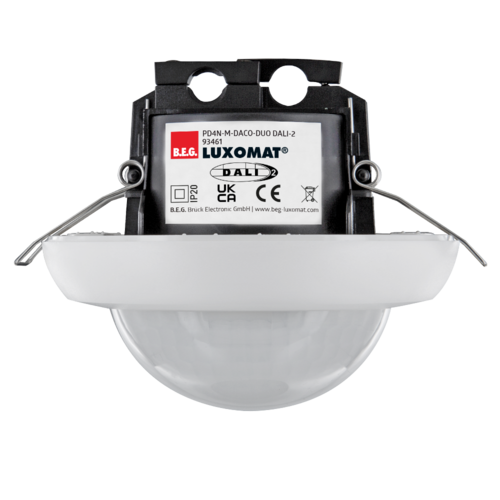

PD4N-M-DACO-DUO DALI-2 Uutuus
DALI-läsnäolotunnistimet | Valmistaja: B.E.G Luxomat
PD4N-M-DACO-DUO ohjaa kahden valaistusryhmän DALI-2 ja DALI-valaisimia broadcast ohjauksella. DACO-tunnistimilla saadaan toteutettua helposti energiatehokas, viihtyisä ja käyttäjäystävällinen valaistusratkaisu tiloissa, joissa on kaksi valaistusryhmää. DACO DUO -järjestelmä on itsenäinen ohjausratkaisu ja…
PD4N-M-DACO-DUO ohjaa kahden valaistusryhmän DALI-2 ja DALI-valaisimia broadcast ohjauksella. DACO-tunnistimilla saadaan toteutettua helposti energiatehokas, viihtyisä ja käyttäjäystävällinen valaistusratkaisu tiloissa, joissa on kaksi valaistusryhmää. DACO DUO -järjestelmä on itsenäinen ohjausratkaisu ja toimii täysin ilman keskuslaitteita. Helppo ratkaisu tyypillisimpien toimisto-ja oppimistilojen valaistuksen ohjaukseen.
DACO-tuoteperhe asettaa uuden laatutason tilakohtaisen DALI-valaistuksen ohjauksen toteuttamiseen. Monipuolisesti parametroitava automatiikka toimii entistä paremmin vakiovalo- ja päivänvalo-ohjauksessa, sekä mukautuu erilaisiin tilaratkaisuihin ja olosuhteisiin.
Tunnistimen käyttämät ohjausparametrit ovat helposti säädettävissä B.E.G. one sovelluksella. Samaa sovellusta voi käyttää tunnistinasetusten hallinointiin pilvipalvelun avulla projektin aikana. Kaksisuuntainen ohjelmointikäyttöliittymä helpottaa ja selkeyttää ohjausparametrien asettamista. BLE IR adapterilla voidaan tallettaa ja lukea parametrit suoraan tunnistimesta. Pilvipalvelun avulla tehdyt asetukset voidaan lähettää työmaalle käyttöönottoa varten.
DACO-ohjausjärjestelmät ovat helppoja asentaa ja ylläpitää läpi elinkaaren. Tila on heti asennuksen jälkeen toimintavalmis tunnistimen tehdasasetuksilla.
Tuotekuvaus
- DALI-2 sertifioitu DALI broadcast ohjaus
- Integroitu 80 mA DALI-teholähde kaksi DALI-väylää (40 mA väylää kohti)
- Läsnäolo-ohjaus vakiovalosäädöllä tai kiinteällä himmennystasolla
- Vakiovalon ja päivänvalo-ohjauksen säätöaluetta voidaan rajoittaa minimi ja maksimi raja-arvoilla
- Minimirajalla ehkäistään etteivät valot ole päällä liian pienellä kirkkaudella, esim. voimakkaan auringon paisteen takia
- Liian alhainen himmennystaso aiheuttaa varjojen muodostumista eikä ole tarkkuutta vaativan työskentelyn kannalta suositeltavaa
- Maksimirajalla säästetään valaisimia ja rajoitetaan maksimitehoa vakiovalo-ohjauksessa
Valoisuusanturit ja säätöalue vakiovalo- ja päivänvalo-ohjauksella
- Valaistuksen säädössä hyödynnetään kahta valaistusanturia
- Linssi sisäpuoleinen keskiarvoistaa tilan valaistusvoimakuuden
- Linssin ulkopuoleinen mittaa pieneltä alueelta kohdistetusti pinnan valaistusvoimakkuuden
- Voit tallettaa ja lukea tunnistimien ohjausparametrit BLE IR älypuhelin adapterilla ja B.E.G. one sovelluksella
- B.E.G. one at Google play
- B.E.G. one at App store
- Painikeohjauksella voidaan ohjata molempia DALI-ryhmiä erikseen päälle/pois ja kirkkauden säätö
- Luotettava läsnäolotunnistus jopa 3,5 m asennuskorkeuteen saakka
Käyttöalue
Valvonta-alueen ja ominaisuuksien puolesta PD4N sarjan tunnistimet sopivat hyvin huoneisiin, joissa tarvitaan kaksi erillistä ohjattavaa DALI-valaistusryhmää. Tyypilliset käyttökohteet ovat isommat toimistot, luokkahuoneet ja neuvottelutilat. Valvonta-aluetta voidaan laajentaa kaikilla slave-tunnistimilla.
Asennus
Laaja valikoima erilaisia asennustarvikkeita mahdollistaa monipuolisen asennettavuuden. Värilliset kehykset mahdollistavat tunnistimien huomaamattoman käytön eri värisen sisustuken ja kattorakenteiden kanssa.
Tunnistimet ovat uppoasennettavia. Pinta-asennus onnistuu pinta-asennuskotelolla.
Asennuksen jälkeen valaistusryhmä on heti käyttövalmis DACO-tunnistimen tehdasasetuksilla.
| Kuva | Tuotenimi | Tuotekoodi | Hakunimi | Sähkönumero | Valoisuusmittaus | Maksimaalinen asennuskorkeus | Rungon materiaali | Kotelointiluokka | IK-luokka | Väri | Halkaisija Ø | Korkeus | Ohjaustapa | Tehdasasetus | Asennus | Tukkuri | Saatavuus | Myyntipakkaus | Tukkureiden varastossa | Pituus | Leveys | Mittakuva (kuva) | Valvonta-alue kohti kävely | Valvonta-alue poikittainen liike | Suositeltu asennuskorkeus | Alhaisin asennuskorkeus |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PD4N-S | 10130582 | 93241 | 2603423 | - | 5 m | UV-suojattu, polykarbonaatti | - | - | Valkoinen | 106 mm | 95 mm | - | - | Uppo | Varastossa | 1 kpl | ||||||||||
 | BLE IR adapteri | 10127068 | 93067 | 2603314 | - | Muovia | IP20 | Musta | 103 mm | - | - | Sonepar | Varastossa | 1 kpl | Ahlsell, SLO, Onninen | 40 mm | 55 mm | https://nylund.fi/wp-content/uploads/2024/08/93067_dimensions.png | ||||||||
 | IR-PD-DALI-E kaukosäädin | 10320321 | 2603244 | Varastossa | 1 kpl | |||||||||||||||||||||
 | IR-PD-DALI-LD kaukosäädin | 10126007 | 2603266 | Harmaa | Tulossa | 1 kpl | ||||||||||||||||||||
 | IP54 PD4N H DACOpinta-as.kotelo | 10128035 | 93465 | 2603350 | - | UV-suojattu, polykarbonaatti | IP54 | Valkoinen | 110 mm | 45 mm | - | - | Sonepar | Varastossa | 1 kpl | Ahlsell, SLO, Onninen | https://www.beg-luxomat.com/uploads/tx_begproducts/jc_medien/web/bilder/bemassung/RGB_PNG_1000/93465_dimensions.png | |||||||||
 | IP54 PD4N H pinta-as.kotelo HA | 10130716 | 93786 | 2805180 | - | IP54 | Harmaa | 110 mm | 45 mm | - | - | Hankintatuote | 1 kpl | |||||||||||||
 | IP54 PD4N H pinta-as.kotelo liik.VA | 10130717 | 93787 | 2805181 | - | IP54 | Valkoinen | 110 mm | 45 mm | - | - | Hankintatuote | 1 kpl | |||||||||||||
 | IP54 PD4N H pinta-as.kotelo MU | 10130718 | 93788 | 2805182 | - | IP54 | Valkoinen | 110 mm | 45 mm | - | - | Hankintatuote | 1 kpl | |||||||||||||
 | IP65 PD4N pinta-as.kotelo | 10129573 | 93314 | 2805191 | - | IP65 | Valkoinen | 69 mm | - | - | Varastossa | 1 kpl | 133 mm | 133 mm | ||||||||||||
 | PD4N harmaa linssi | 10127912 | 93731 | 2603331 | - | IP20 | Harmaa | - | - | Hankintatuote | 1 kpl | |||||||||||||||
 | PD4N valkoinen linssi | 10127913 | 93732 | 2603332 | - | IP20 | Valkoinen | - | - | Varastossa | 1 kpl | |||||||||||||||
 | PD4N musta linssi | 10127914 | 93733 | 2603333 | - | IP20 | Musta | - | - | Varastossa | 1 kpl | |||||||||||||||
 | PD4N käytävälinssi RAL9010 | 10127223 | 93073 | 2603324 | - | 2,6 m | UV-suojattu, polykarbonaatti | IP20 | Valkoinen | 106 mm | 46,5 mm | - | - | Sonepar | Varastossa | 1 kpl | SLO | 20 Ø m | 40 Ø m | 2,5 m | 2,4 m | |||||
| PD4N harmaa käytävälinssi | 10127915 | 93741 | 2603334 | - | IP20 | Harmaa | - | - | Hankintatuote | 1 kpl | |||||||||||||||
| PD4N valkoinen käytävälinssi | 10127916 | 93742 | 2603335 | - | IP20 | Valkoinen | - | - | Varastossa | 1 kpl | |||||||||||||||
| PD4N musta käytävälinssi | 10127917 | 93743 | 2603336 | - | IP20 | Musta | - | - | Hankintatuote | 1 kpl | |||||||||||||||
 | Pallosuoja PD-tunnistimille | 10320051 | 3515476 | 2603400 | - | - | Valkoinen | 200 mm | 90 mm | - | - | IK09 | Varastossa | 1 kpl | ||||||||||||
 | Seinäkiinnike PD2N/4N Typ A RAL7016 | 10128192 | 93701 | 2603428 | - | IP54 | Harmaa | - | - | Hankintatuote | 1 kpl | |||||||||||||||
 | Seinäkiinnike PD2N/4N Typ A RAL9016 | 10128191 | 93702 | 2603429 | - | IP54 | Valkoinen | - | - | Hankintatuote | 1 kpl | |||||||||||||||
 | Seinäkiinnike PD2N/4N Typ A RAL9005 | 10128193 | 93703 | 2603430 | - | IP54 | Musta | - | - | Hankintatuote | 1 kpl | |||||||||||||||
 | Seinäkiinnike PD2N/4N Typ A v2 | 10130735 | 93700 | 2603427 | - | UV-suojattu, polykarbonaatti | IP54 | Valkoinen | 80 mm | - | - | Seinäasennus | Hankintatuote | 1 kpl | 159 mm | 102 mm |
Tekniset tiedot

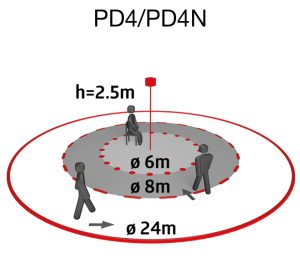

Ø 8 m kohti tunnistinta
Ø 6,4 m istuttaessa
Slave tunnistimien enimmäismäärä 4 kpl
Mittakuvat
Valvonta-alue
Suunnitteluohjeet
Suunnitteluohjeet
