PD4-M-DALI/DSI-GH on ainutlaatuinen, korkean tilan DALI-valaisimien himmennysohjaukseen tarkoitettu tunnistin. DALI-tunnistin havaitsee luotettavasti liikkeen jopa 16 m korkeudesta suurelta alueelta. Valoisuusanturin optisen rakenteen ansiosta tunnistin saa tarkan tiedon lattiatasolla vallitsevasta valon…
PD4-M-DALI/DSI-GH on ainutlaatuinen, korkean tilan DALI-valaisimien himmennysohjaukseen tarkoitettu tunnistin. DALI-tunnistin havaitsee luotettavasti liikkeen jopa 16 m korkeudesta suurelta alueelta. Valoisuusanturin optisen rakenteen ansiosta tunnistin saa tarkan tiedon lattiatasolla vallitsevasta valon voimakkuudesta ja ohjaa valaisimien kirkkautta sen mukaan. Näin valaisimien valotehokkuuden alenema saadaan kompensoitua automaattisesti.
Tunnistin voidaan asentaa jopa 16 metrin korkeuteen. Tunnistimen teleskoopissa on mitta-asteikko, joka kertoo teleskoopin oikean asennon. Tunnistimen valvonta-aluetta voidaan laajentaa millä tahansa Luxomat slave -tunnistimilla.
Tutustu myös B.E.G. Luxomatin omiin sivuihin.
Tuotekuvaus
- Päivänvalo ja vakiovalo-ohjaus pidentävät valaisimien elikaarta ja kasvattavat säästöjä.
- Mittaukseen perustuva päivänvalo ja vakiovalo-ohjaus 16 m asennuskorkeuteen saakka.
- Valoisuusanturin mitta-asteikko kertoo teleskoopin oikean asennon.
- Opastusvalotoiminto (corridor function) parantaa viihtyvyyttä.
- Valvonta-alue Ø44 m. Valvonta-aluetta voidaan laajentaa slave-tunnistimilla.
- Master-tunnistin mittaa tilan valon määrää ja ohjaa valaistusta.
- Painonappihimmennys tunnistimeen liitettävällä 230V painonapilla.
- Asetukset potentiometreistä tai kaukosäätimillä.
Opastusvalotoiminto himmentää valaistuksen alemmalle tasolle, joka vähentää valaisimien päälle/poiskytkentää ja parantaa viihtyvyyttä. Muutokset valaistustasojen välillä ovat pehmeitä ja näin käyttäjille miellyttävämpiä. Opastusvalo säästää myös energiaa. Valaisimet voidaan pitää lyhyemmän aikaa vakiovalon ohjauksen piirissä. Lyhyen viiveen jälkeen valaisimet ohjataan opastusvalotilaan alhaisella tasolla ja vasta pidemmän viiveajan kuluttua valaistus sammutetaan kokonaan.
Tunnistin on mahdollista asettaa automaattiseen (VA – valot syttyvät kun tilaan astutaan jollei tilassa ole tarpeeksi luonnonvaloa) tai puoliautomaattiseen tilaan (HA – valot sytytetään painonapista ja tunnistin huolehtii sammutuksesta viiveaikojen jälkeen).
Tunnistimen valvonta-aluetta voidaan laajentaa millä tahansa Luxomat-orjatunnistimella.
Painonapin toiminta:
Painonapilla voidaan ohjata kuormaa manuaalisesti ja poiketa tunnistimeen ohjelmoidusta automaattisesta toiminnasta hetkellisesti. Viiveaikojen umpeutuessa tunnistin palaa normaaliin toimintaansa. Painonappia käytetään myös, kun tunnistin on asetettu puoliautomaattiseen toimintatilaan, jolloin valot syttyvät painonapista ja tunnistin hoitaa valaistuksen sammutuksen.
Painonapille kytketään vaihe, joka tuodaan painikkeen kautta tunnistimen painonappi tuloon. Painonapin tulee olla palautuva kytkin ilman merkkilamppua. Tunnistin reagoi painonapin painallukseen ja jokainen painonapin vapautus kääntää loogisen toiminnan.
Esittelyvideo
DALI
- Painonapin lyhyt painallus [t < 0,5 s] sytyttää / sammuttaa valot, suunta vaihtuu jokaisella painikkeen vapautuksella.
- Painonapin pitkä painallus [t > 1 s] kirkastaa / himmentää valaistusta, suunta vaihtuu jokaisella painikkeen vapautuksella.
- Tunnistin pitää manuaalisesti asetetun tilanteen niin kauan, kun tunnistin havaitsee liikettä. Tunnistin palautuu automaattiseen toimintatilaan päävalaistuksen viiveen umpeuduttua.
Käyttöalue
Kaikki korkeat tilat, varastot, teollisuus, urheilusalit, sisäänkäynnit.
Asennus
-AP, pinta-asennus kattoon
Asennuksessa hyvä huomioida riittävä etäisyys ilmanvaihtokoneisiin, projektoreihin ja tuulettimiin. Valoisuus anturiin ei saisi osoittaa suoraan valoa esim. ripustettavan valon ylävaloa.
Ohjelmointi
Tunnistin on toimintavalmis tehdasasetuksilla 500 lx ja 10 min. Tunnistimen asetuksia voi muuttaa tunnistimen potentiometreistä tai kaukosäätimellä IR-PD-DALI-LD (kaukosäädin, jossa on jopa 12 m kantama hämärässä/pimeässä tilassa) tai kaukosäätimellä IR-PD-DALI-E (kaukosäädin, jonka kantama on noin 5-6 m hämärässä/pimeässä tilassa).
Kytkentä
230 V käyttöjännite, kytkentä 1,5 mm2 MMJ-kaapelilla.
| Kuva | Tuotenimi | Tukkureiden varastossa | Tuotekoodi | Sähkönumero | Syöttöjännite | Teho | Valoisuusmittaus | Tunnistintyyppi | Kotelointiluokka | Alin käyttölämpötila | Ylin käyttölämpötila | Halkaisija Ø | Korkeus | Ohjaustapa | Tehdasasetus | Asennus | Kytkentä | Tukkuri | Mittakuva (kuva) | Saatavuus | Myyntipakkaus | Hakunimi | Väri | Pituus | Leveys |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 | PD4-S-GH-AP IP54 valkoinen | SLO, Onninen | 10320239 | 2603203 | 110 – 240 V AC | 0,2 W | - | PIR neljä PIR elementtiä | IP54 | -25 °C | 50 °C | 101 mm | 76 mm | - | - | Pinta | Tulot ruuviliittimiin | Sonepar | https://www.beg-luxomat.com/uploads/tx_begproducts/jc_medien/web/bilder/bemassung/RGB_PNG_1000/92265_dimensions.png | Varastossa | 1 kpl | ||||
 | IP65 pinta-as.kotelo IP54 PD4-AP | 10320260 | 2603219 | Rele potentiaalivapaa | Varastossa | 1 kpl | IP65alusta IP54tunnistimille | ||||||||||||||||||
 | IR-RC sovitin älypuhelimelle | Onninen, SLO | 10320283 | 2603220 | Sonepar | Varastossa | 1 kpl | ||||||||||||||||||
 | IR-PD-DALI-LD kaukosäädin | 10126007 | 2603266 | Tulossa | 1 kpl | Harmaa | |||||||||||||||||||
 | IR-PD-DALI-E kaukosäädin | 10320321 | 2603244 | Varastossa | 1 kpl | ||||||||||||||||||||
 | BLE IR adapteri | SLO, Onninen | 10127068 | 2603314 | Linssin sisäpuoleinen mittaus | IP20 | 103 mm | - | - | Sonepar | https://www.beg-luxomat.com/uploads/tx_begproducts/jc_medien/web/bilder/bemassung/RGB_PNG_1000/93067_dimensions.png | Varastossa | 1 kpl | 93067 | Musta | 40 mm | 55 mm |
Tekniset tiedot
Ovaali Ø 30 m ... 19 m kohti tunnistinta

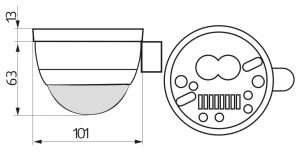

Mittakuvat
Valvonta-alue
Kytkentäkuva
Asennusohjeet
Datalehti
Suunnitteluohjeet
Muut liitetiedostot
Datalehti
Suunnitteluohjeet
Muut liitetiedostot
Ei linkitettyjä referenssejä
