Huomaamaton uppoasennettava infrapuna läsnäolotunnistin valaistuksen kytkevään ohjaukseen. Kattorakenteeseen sulautuva matala tunnistin on oikea valinta edustustiloissa ja muissa arkkitehtoonisesti tärkeissä ympäristöissä. Integroitu rele voi ohjata valaisinryhmiä suoraan läsnäolon ja valovoimakkuuden perusteella.…
Huomaamaton uppoasennettava infrapuna läsnäolotunnistin valaistuksen kytkevään ohjaukseen. Kattorakenteeseen sulautuva matala tunnistin on oikea valinta edustustiloissa ja muissa arkkitehtoonisesti tärkeissä ympäristöissä. Integroitu rele voi ohjata valaisinryhmiä suoraan läsnäolon ja valovoimakkuuden perusteella. Painonapilla käyttäjä voi ohjata valaistusta tarpeen mukaan.
Tuotekuvaus
- Ohut ja huomaamaton profiili asennettuna.
- 10 A integroitu rele ohjaa yhtä valaisinryhmää.
- Nopea ja helppo asentaa jousikiinnikkeillä tai asennus pannalla.
- Tunnistimen valvonta-aluetta voidaan rajata peitelevyillä.
- Merkkiledit kertovat tunnistimen toiminnasta.
- Sekavalomittaus mahdollistaa valojen sammutuksen jos luonnon valoa on riittävästi.
- Toiminta valmis ilman asetuksia 500 lx ja 10 min.
- Ohjelmointi kaukosäätimellä IR-PD-1C tai älypuhelin sovittimella.
Ohuen profiilin ansiosta tunnisti sulautuu kattorakenteeseen tyylikkäästi. Valvonta-alueen laajennus onnistuu orjatunnistimilla. Tunnistin voidaa asettaa toimimaan puoliautomaattisessa tilassa jolloin valot sytytetään painonapista, ja tunnistimen automatiikka hoitaa valojen sammutuksen asetettujen viiveaikojen kuluttua jos valot on jäänyt päälle.
Sekavalomittaus -ominaisuuden ansiosta tunnistin tietää minkä verran valvotun alueen valovoimakkuudesta tulee muualta ympäristöstä, ja kuinka suurta osuutta kokonaisvalovoimakkuudesta tunnistin ohjaa. Erittäin kehittynyt valaistuksen mittaus ja laskenta käyttää integroitua linssin sisäpuolella sijaitsevaa valoisuusanturia. Valoisuusanturi mittaa kokoajan ympäristön valovoimakkuutta ja sytyttää valot jos liikkeen havaittua valoa ei ole riittävästi. Tunnistin tietää mittauksien ja automaattisten kalibrointien ansiosta kuinka suurta valovirtaa se ohjaa ja voi näin sammuttaa valot mikäli valovoimakkuun tavoitetaso edellen valojen sammutuksen jälkeen toteutuu.
Painonapin toiminta:
Painonapilla voidaan ohjata kuormaa manuaalisesti ja poiketa tunnistimeen ohjelmoidusta automaattisesta toiminnasta hetkellisesti. Viiveaikojen umpeutuessa tunnistin palaa normaaliin toimintaansa. Painonappia käytetään myös, kun tunnistin on asetettu puoliautomaattiseen toimintatilaan, jolloin valot syttyvät painonapista ja tunnistin hoitaa valaistuksen sammutuksen.
Painonapille kytketään vaihe, joka tuodaan painikkeen kautta tunnistimen painonappi tuloon. Painonapin tulee olla palautuva kytkin ilman merkkilamppua. Tunnistin reagoi painonapin painallukseen ja jokainen painonapin vapautus kääntää loogisen toiminnan.
- Painonapin lyhyt painallus [t < 0,5 s] sytyttää / sammuttaa valot, suunta vaihtuu jokaisella painikkeen vapautuksella.
- Tunnistin pitää manuaalisesti asetetun tilanteen niin kauan, kun tunnistin havaitsee liikettä. Tunnistin palautuu automaattiseen toimintatilaan päävalaistuksen viiveen umpeuduttua.
Käyttöalue
Toimistot, kokoustilat, koulut, päiväkodit, sairaalat, sisäänkäynnit
Rakenne
Kotelo UV- ja iskunkestävää polykarbonaattia, IP20. PVC-vapaa, Koko Ø 52 x korkeus 60 mm. IP20, luokka II.
Asennus
Uppoasennus välikattoon, kiinnitys jousikiinnikkeillä, tai asennuspannalla.
Kytkentä
230 V käyttöjännite, kytkentä 1,5 mm2 MMJ-kaapelilla.

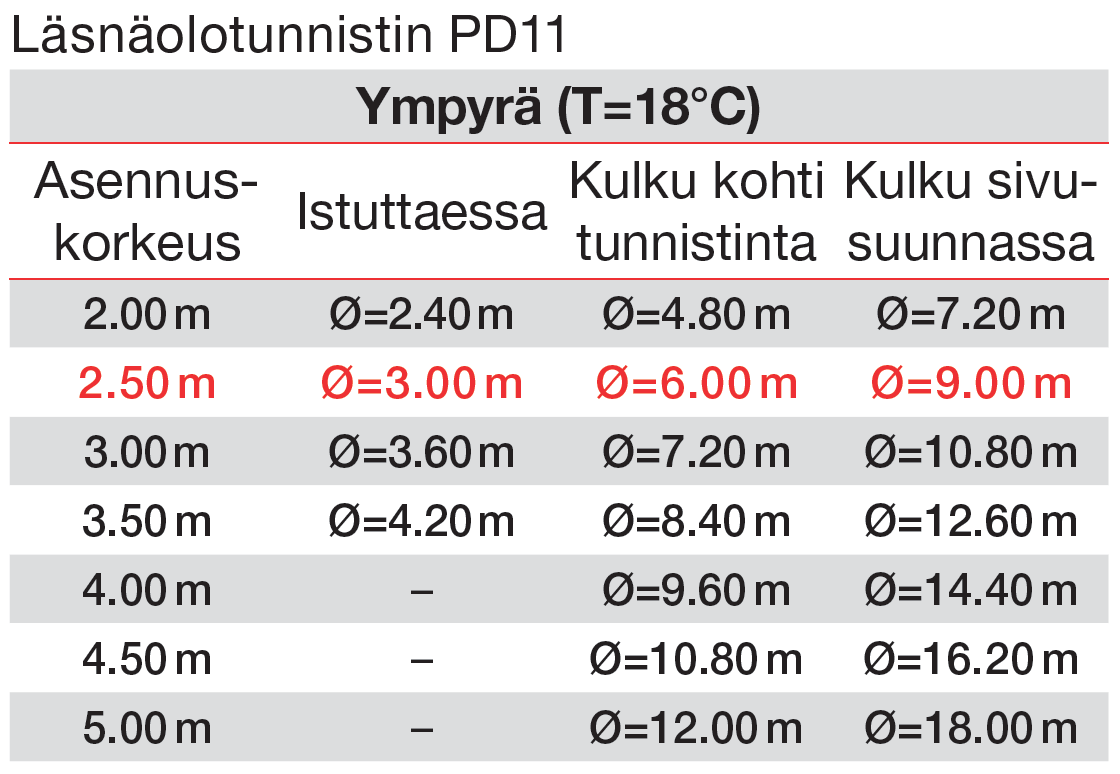

| Kuva | Tuotenimi | Tuotekoodi | Hakunimi | Sähkönumero | Syöttöjännite | Teho | Valoisuusmittaus | Tunnistintyyppi | Valvonta-alue istuvatyö | Valvonta-alue kohti kävely | Valvonta-alue poikittainen liike | Suositeltu asennuskorkeus | Alhaisin asennuskorkeus | Maksimaalinen asennuskorkeus | Rungon materiaali | Kotelointiluokka | IK-luokka | Väri | Alin käyttölämpötila | Ylin käyttölämpötila | Halkaisija Ø | Upotusreiän halkaisija Ø | Korkeus | Ohjaustapa | Tehdasasetus | Asennus | Tukkuri | Saatavuus | Myyntipakkaus | Pituus | Leveys | Tukkureiden varastossa | Mittakuva (kuva) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 | PD11-S-FLAT-FP | 10320272 | 92593 | 2603216 | 110 - 240 V AC | 0,2 W | - | Orja | 3 Ø m | 6 Ø m | 9 Ø m | 2,5 m | 2 m | 5 m | polykarbonaatti, UV-kestävä | IP20 | IK02 | Valkoinen | -25 °C | 50 °C | 52 mm | 43 mm | 59 mm | - | - | Uppo | Hankintatuote | 1 kpl | |||||
 | IR-RC sovitin älypuhelimelle | 10320283 | 2603220 | - | Polykarbonaatti | IP20 | Musta | -20 °C | 40 °C | 19 mm | - | - | Varastossa | 1 kpl | 47 mm | 10 mm | |||||||||||||||||
 | IR-PD-1C kaukosäädin | 10320253 | 2603098 | Rexel | Varastossa | 1 kpl | Rexel | ||||||||||||||||||||||||||
 | PD2-S-AP valkoinen | 10320022 | 3515420 | 2603363 | 110 – 240 V AC | 0,2 W | - | PIR yksi PIR elementti | 4 Ø m | 6 Ø m | 10 Ø m | 2,5 m | 2 m | 5 m | UV-suojattu, polykarbonaatti | IP20 | IK05 | Valkoinen | -25 °C | 50 °C | 98 mm | 50 mm | Rele katkaistu vaihe | - | Pinta | Sonepar | Varastossa | 1 kpl | SLO, Onninen | ||||
 | PD2-S-EN valkoinen | 10320023 | 92156 | 3515421 | 110 – 240 V AC | 0,2 W | - | PIR yksi PIR elementti | 4 Ø m | 6 Ø m | 10 Ø m | 2,5 m | 2 m | 5 m | UV-suojattu, polykarbonaatti | IP20 | IK05 | Valkoinen | -25 °C | 50 °C | 98 mm | 65 mm | Rele katkaistu vaihe | - | Kojerasiaan | Hankintatuote | 1 kpl | ||||||
 | PD2-S-FP valkoinen | 10320024 | 3515422 | 2603364 | 110 – 240 V AC | 0,2 W | - | PIR yksi PIR elementti | 4 Ø m | 6 Ø m | 10 Ø m | 2,5 m | 2 m | 5 m | UV-suojattu, polykarbonaatti | IP20 | IK05 | Valkoinen | -25 °C | 50 °C | 80 mm | 64 mm | 89 mm | - | - | Uppo | Sonepar | Varastossa | 1 kpl | SLO, Onninen | |||
 | PD4-S-AP valkoinen | 10320031 | 3515432 | 2603367 | 110 – 240 V AC | 0,2 W | - | PIR neljä PIR elementtiä | 6,4 Ø m | 8 Ø m | 24 Ø m | 2,5 m | 2 m | 10 m | UV-suojattu, polykarbonaatti | IP54 | IK04 | Valkoinen | -25 °C | 50 °C | 101 mm | 76 mm | Rele katkaistu vaihe | - | Pinta | Sonepar | Varastossa | 1 kpl | Ahlsell, Rexel, SLO, Onninen | ||||
 | PD4-S-FP valkoinen | 10320068 | 3515433 | 2603368 | 110 – 240 V AC | 0,2 W | - | PIR neljä PIR elementtiä | 6,4 Ø m | 8 Ø m | 24 Ø m | 2,5 m | 2 m | 10 m | UV-suojattu, polykarbonaatti | IP20 | IK04 | Valkoinen | -25 °C | 50 °C | 97 mm | 64 mm | 103 mm | Rele katkaistu vaihe | - | Uppo | Sonepar | Varastossa | 1 kpl | Rexel, SLO, Onninen | |||
 | PD4-S-EN valkoinen | 10320069 | 3515434 | 2603369 | 110 – 240 V AC | 0,2 W | - | PIR neljä PIR elementtiä | 6,4 Ø m | 8 Ø m | 24 Ø m | 2,5 m | 2 m | 10 m | UV-suojattu, polykarbonaatti | IP20 | IK04 | Valkoinen | -25 °C | 50 °C | 97 mm | 84 mm | - | - | Kojerasia | Varastossa | 1 kpl | ||||||
 | PD4-S-C-AP valkoinen | 10320078 | 3515458 | 2603374 | 240 V AC | 0,2 W | - | PIR neljä PIR elementtiä | 20 Ø m | 40 Ø m | 2,5 m | 2,4 m | 2,6 m | polykarbonaatti, UV-kestävä | IP54 | IK04 | Valkoinen | -25 °C | 50 °C | 101 mm | 76 mm | - | - | Pinta | Sonepar | Varastossa | 1 kpl | SLO | |||||
 | PD4-S-C-FP valkoinen | 10320079 | 3515459 | 2603375 | 50/60 HZ, 110-240 V AC | 0,2 W | - | PIR neljä PIR elementtiä | 20 Ø m | 40 Ø m | 2,5 m | 2,4 m | 2,6 m | polykarbonaatti, UV-kestävä | IP20 | IK04 | Valkoinen | -25 °C | 50 °C | 97 mm | 68 mm | 103 mm | - | - | Uppo | Sonepar | Varastossa | 1 kpl | SLO, Onninen | ||||
 | Indoor 180-S | 10320114 | 92135 | 2603389 | 110 - 240 V AC | 0,2 W | - | Orja | 3 Ø m | 10 Ø m | 1,1 m | 1 m | 2,2 m | IP20 | 61 mm | - | - | Uppo | Tulossa | 1 kpl | 70 mm | 70 mm | |||||||||||
 | BLE IR adapteri | 10127068 | 93067 | 2603314 | - | Muovia | IP20 | Musta | 103 mm | - | - | Sonepar | Varastossa | 1 kpl | 40 mm | 55 mm | Rexel, SLO, Onninen | https://nylund.fi/wp-content/uploads/2024/08/93067_dimensions.png |
