PD4-Slave tunnistimilla voidaan valvoa koko valaistusaluetta. Soveltuvat käytettäväksi yhdessä ON/OFF ja DALI-valaisimien ohjaukseen tarkoitettujen läsnäolotunnistimien kanssa.
Mallinimi pinta-asennettava PD4-S-AP: PD4-RC/S-AP
Mallinimi uppoasennettava PD4-S-FP: PD4-RC/S-FP
Mallinimi kojerasia-asennettava PD4-S-EN
Käytävämallit (huom. asennuskorkeus…
PD4-Slave tunnistimilla voidaan valvoa koko valaistusaluetta. Soveltuvat käytettäväksi yhdessä ON/OFF ja DALI-valaisimien ohjaukseen tarkoitettujen läsnäolotunnistimien kanssa.
Mallinimi pinta-asennettava PD4-S-AP: PD4-RC/S-AP
Mallinimi uppoasennettava PD4-S-FP: PD4-RC/S-FP
Mallinimi kojerasia-asennettava PD4-S-EN
Käytävämallit (huom. asennuskorkeus 2,4-2,6m):
Mallinimi pinta-asennettava PD4-S-C-AP
Mallinimi uppoasennettava PD4-S-C-FP
Tuotekuvaus
Pinta-asennettavat PD4-Slave tunnistimet ovat IP54 luokiteltuja.
Uppoasennettava PD4-S-FP tunnistin asennetaan Ø 68 mm aukkoon.
Slave tunnistimeen ei tarvitse tehdä asetuksiin muutoksia. Jos mahdollista niin kannattaa pitää merkkiledit käytössä, koska ne indikoivat tunnisimen toiminnasta.
Potentiometristä voi säätää tunnistimen pulssin lähetystiheyttä.
| Kuva | Tuotenimi | Tuotekoodi | Hakunimi | Sähkönumero | Valoisuusmittaus | Rungon materiaali | Kotelointiluokka | Väri | Halkaisija Ø | Korkeus | Ohjaustapa | Tehdasasetus | Tukkuri | Saatavuus | Myyntipakkaus | Asennus | Tukkureiden varastossa | Syöttöjännite | Alin käyttölämpötila | Ylin käyttölämpötila | Pituus | Leveys | Kytkentä |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 | IP65 pinta-as.kotelo IP54 PD4-AP | 10320260 | IP65alusta IP54tunnistimille | 2603219 | - | UV-suojattu, polykarbonaatti | IP65 | Valkoinen | 115 mm | 70 mm | - | - | Varastossa | 1 kpl | |||||||||
 | Pallosuoja PD-tunnistimille | 10320051 | 3515476 | 2603400 | - | - | Valkoinen | 200 mm | 90 mm | - | - | Varastossa | 1 kpl | IK09 | |||||||||
 | RC-häiriönpoistaja | 10320062 | 3515490 | 2603401 | - | Kotelo UV-suojattua polykarbonaattia | IP20 | Valkoinen | 28 mm | - | - | Sonepar | Varastossa | 1 kpl | Rexel, SLO, Onninen | 230 ±10% V AC | -25 °C °C | 50 °C °C | 12 mm | 38 mm | Kaapelin pituus 15cm |
Tekniset tiedot
Ø 8 m kohti tunnistinta
Ø 6,4 m istuttaessa
Käytäväoptiikka:
40 m x 5 m sivusuunnassa
20 m x 3 m kohti tunnistinta
FP: Ø 97 x 103 mm, upotusaukko Ø 68 mm
EN: Ø 97 x 84 mm
FP/EN: IP20 / IK04 / luokka II
Mittakuvat

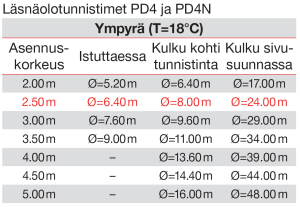

Valvonta-alue
Kytkentäkuva
Asennusohjeet
Tuotemallit
Muut liitetiedostot
Muut liitetiedostot
