Pysäköintihalli on/off ohjauksella

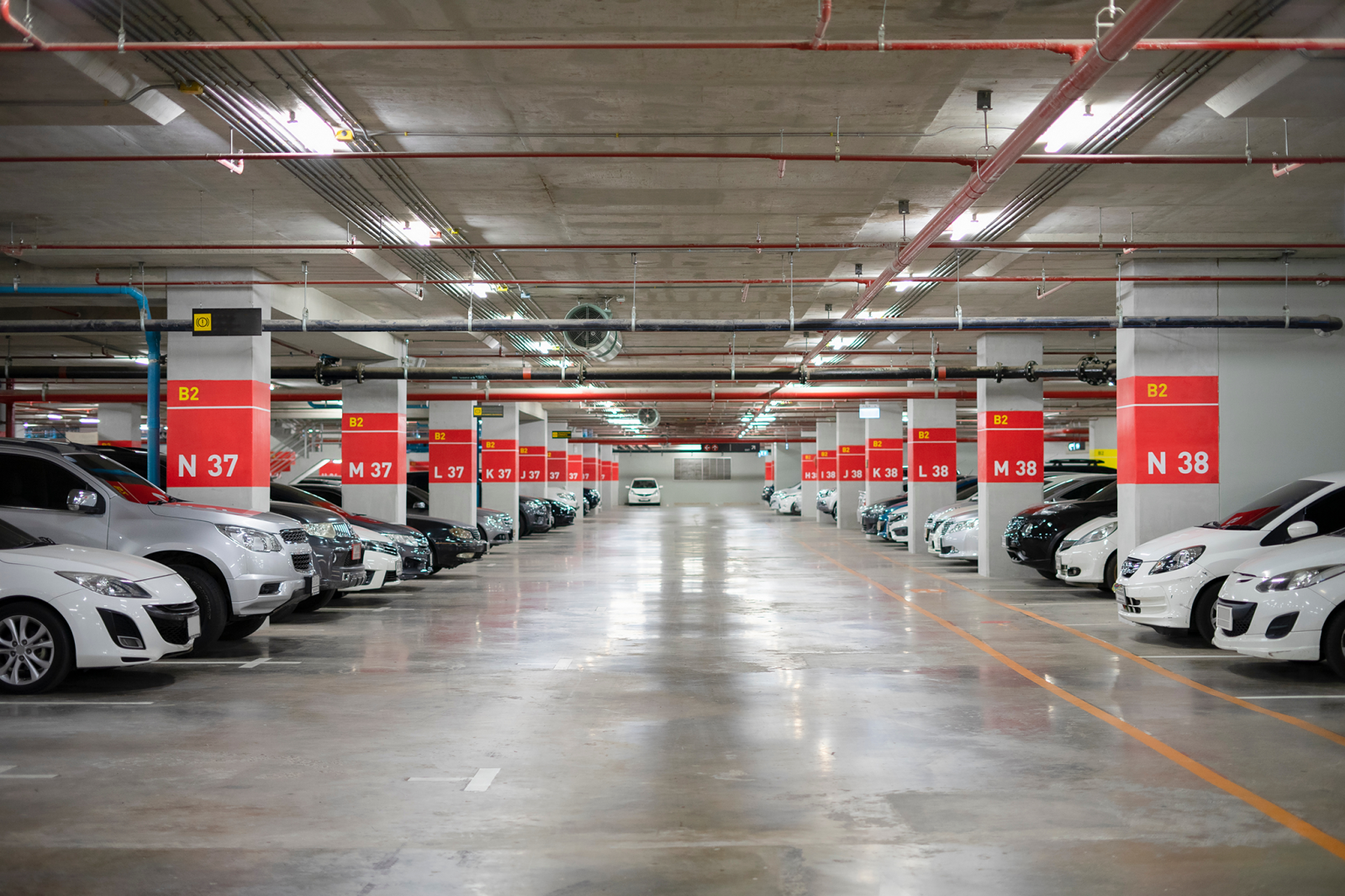

Maanalainen pysäköintihalli
Maanalaisen pysäköintihallin sisäänkäyntialueiden ja pääajoväylien kattava liikkeentunnistus halutaan toteuttaa mahdollisimman vähällä määrällä liiketunnistimia. Mahdollisia katvealueita kompensoidaan säätämällä valaistuksen viiveaika riittävän pitkäksi.
Ennakoiva valaistuksen ohjaus
Kulkualueille asennetaan kaksi tunnistinta, joiden tunnistusalue rajataan suojien avulla oviaukkoihin. Tunnistimet ohjaavat aina kyseisen oven toisella puolella olevaa valaistusryhmää.
Näin valaistus syttyy ennakoivasti kulkusuunnassa, jolloin seuraava alue on valaistu jo ennen sinne siirtymistä. Ratkaisu parantaa käyttömukavuutta ja mahdollistaa valaistuksen tarpeenmukaisen ohjauksen mahdollisimman pienellä tunnistinmäärällä.
Kuvaus
Koko kerroksen valot syttyvät kerralla. Mikäli pysäköintihalli koostuu useammasta kerroksesta on hyvä sijoittaa seuraavan kerroksen (esim 2 kerroksen tunnistin) ensimmäisen kerroksen ajoramppiin, jotta valot toisessa kerroksessa syttyvät ennen kun sinne ajetaan. Vastaavasti toiseen kerrokseen kannattaa sijoittaa yksi ensimmäisen kerroksen tunnistin.
On erityisen tärkeätä huolehtia siitä, että kun henkilö astuu kulkuovesta pysäköintihalliin, hallin valo ovat jo syttyneet (pysäköintihallin tunnistin sijoitetaan kulkuoven taakse) tai niin, että valot syttyvät heti kun tilaan tullaan.

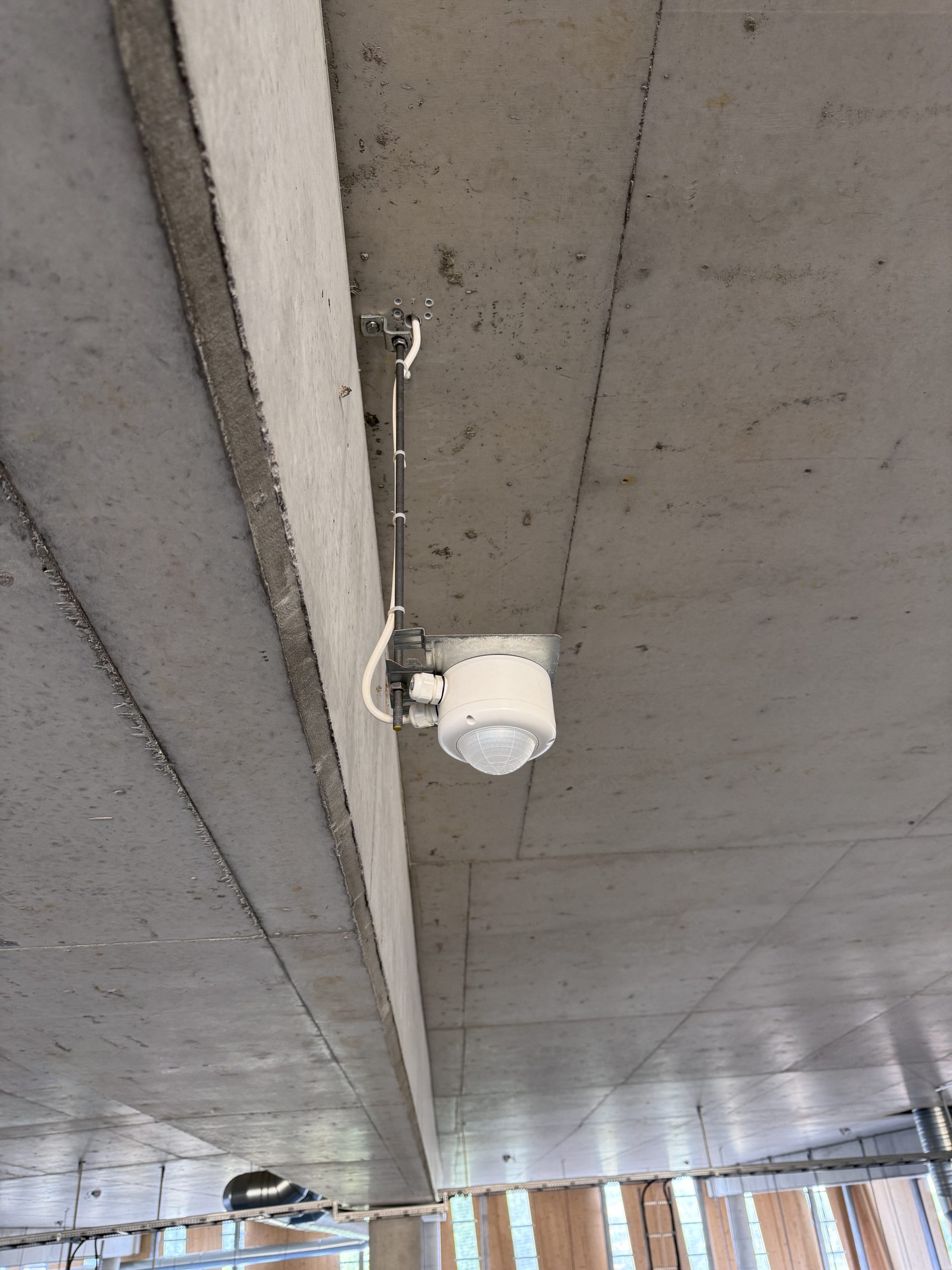

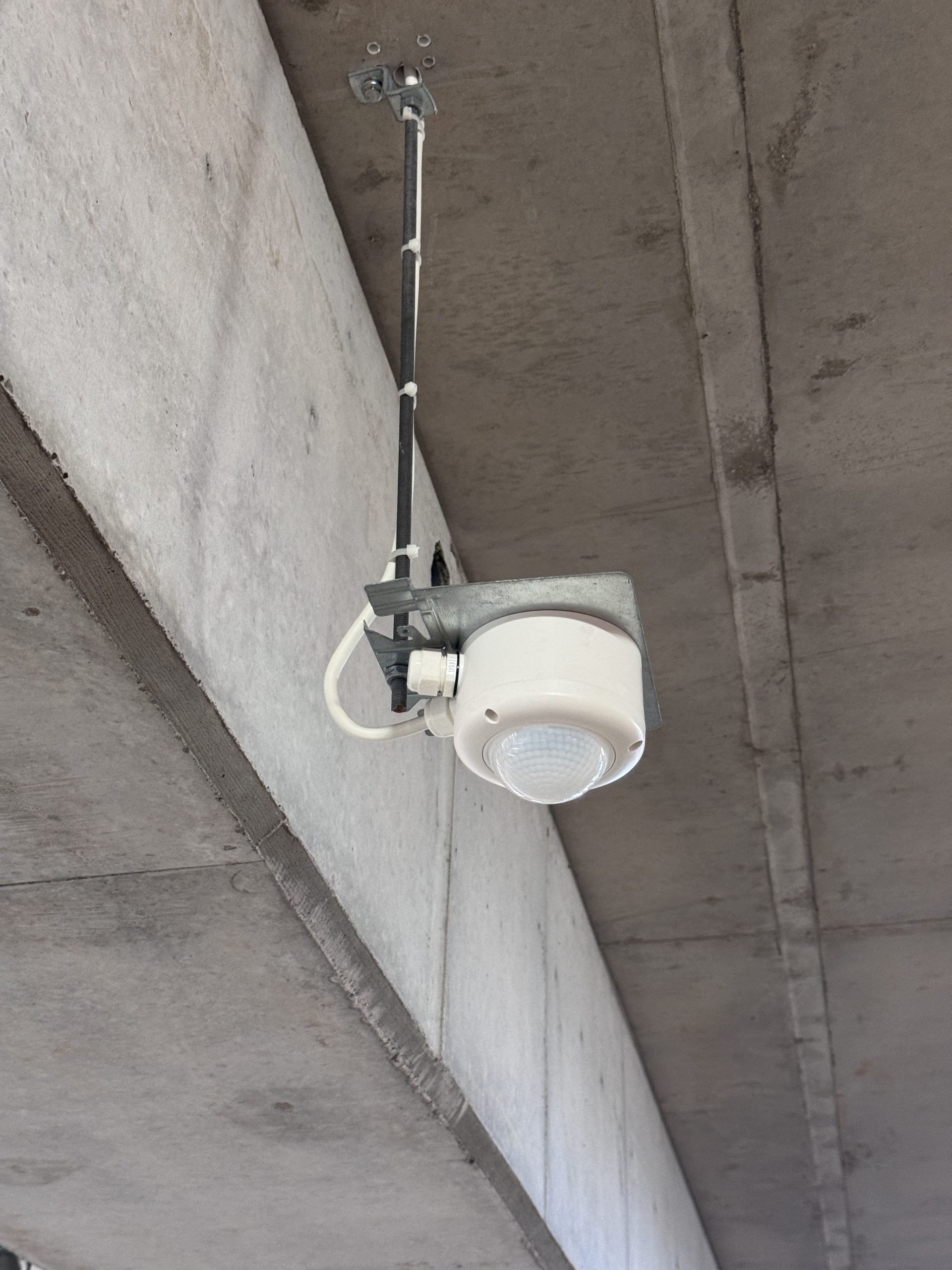

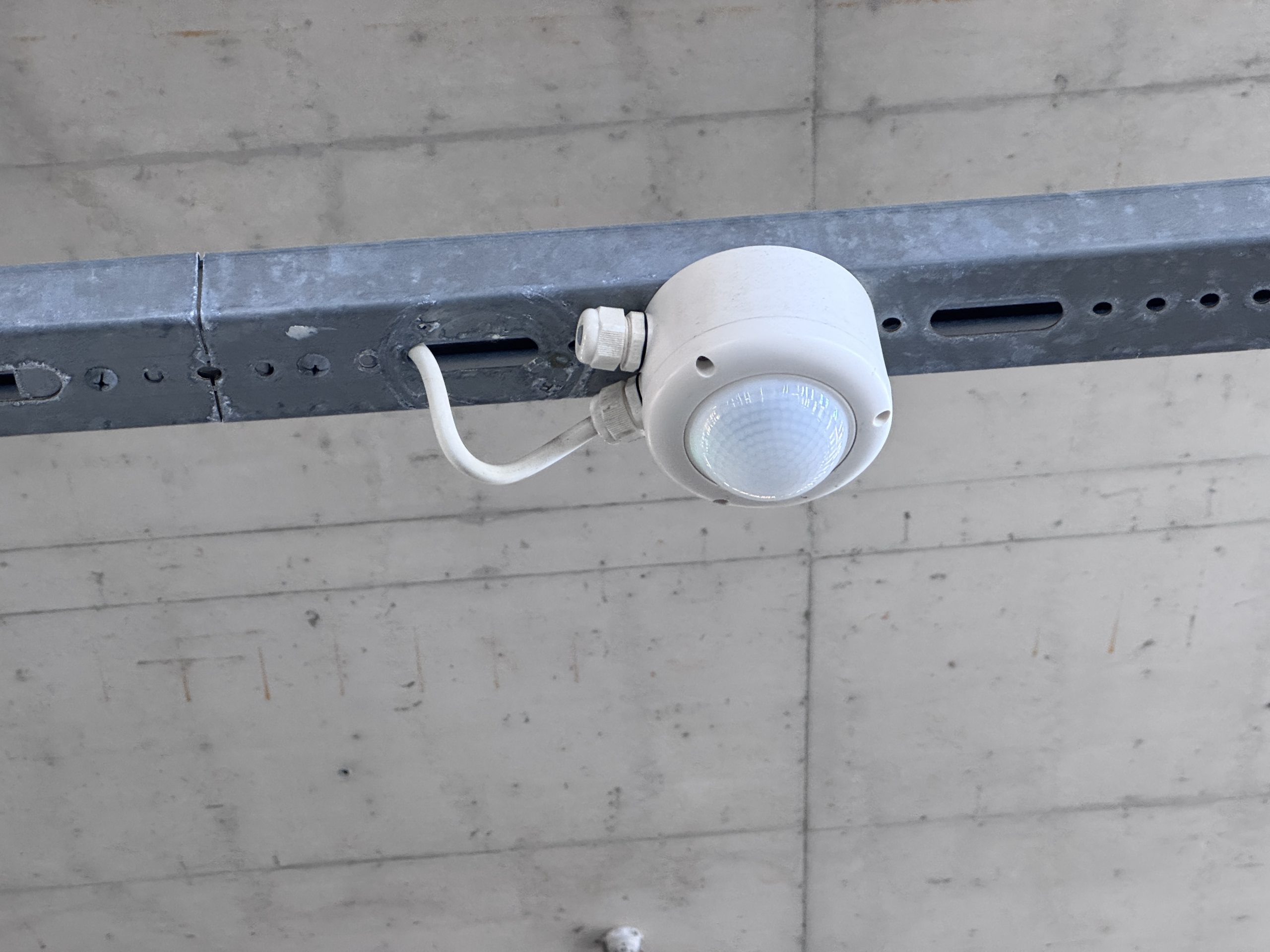

Pysäköintihallitovat usein kylmiä tiloja, jossa on paljon kosteutta. Tunnistimet tulisi varustaa IP65 asennuskotelolla. Kaapeloinnissa on myös huomioitava, että vettä ei pääse valumaan kaapelista asennuskotelon sisään.
Suositellut asetukset
- Sammutusviive: 5 min
- Luksitaso
- Jos pysäköintihalliin ei tule luonnonvaloa: 500 lx/aurinko
- Jos pysäköintihaloliin tulee luonnonvaloa (master tunnistin tulisi sijoittaa pysäköintihallin pimeämpään paikkaan): 200 lx
Pinta-asennusrasiat
Huomaa, että PD4-M-1C-AP ja PD4-S-AP tunnistimille on eri IP65 pinta-asennusrasiat.
- Pinta-asennusrasia PD4-M-1C-AP tunnistimelle on 2603212 IP65 pinta-as.kotelo IP20 PD4-AP
- Pinta-asennusrasia PD4-S-AP tunnistimelle on 2603219 IP65 pinta-as.kotelo IP54 PD4-AP
Tuotteet

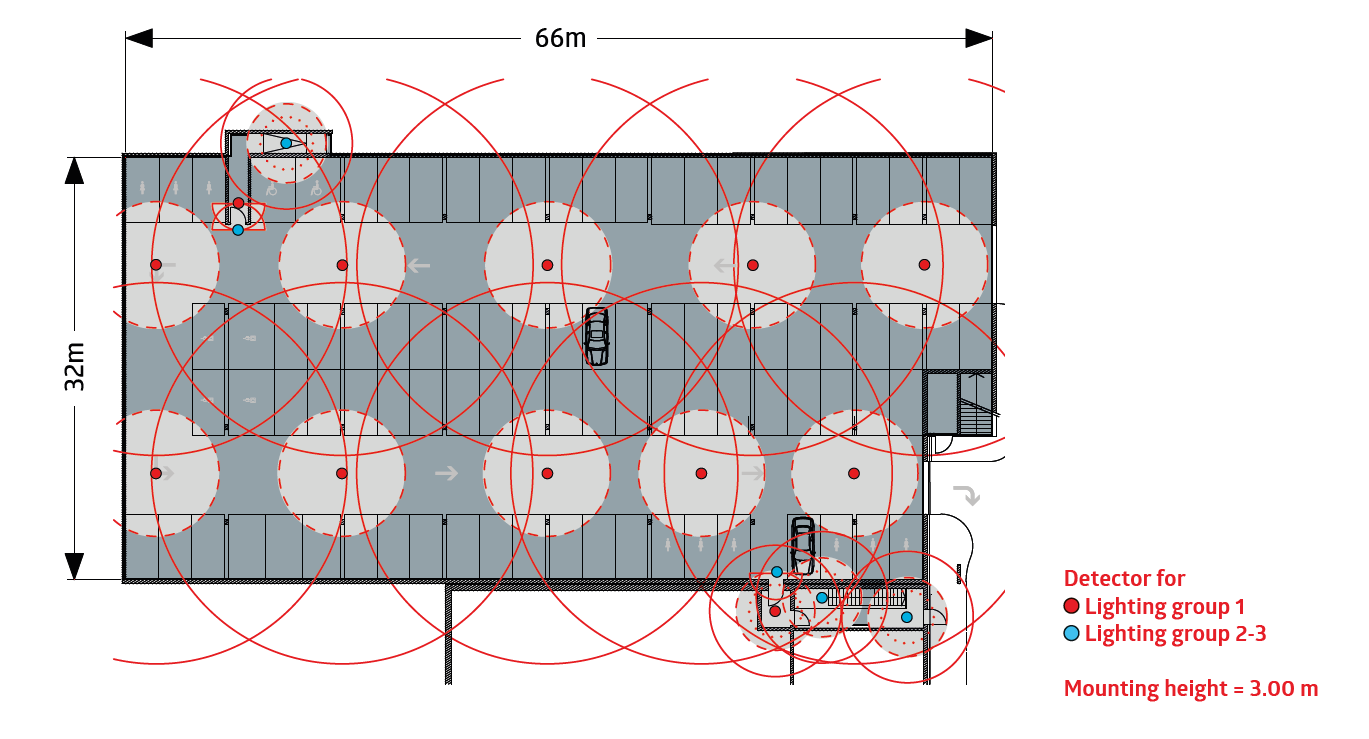

Esimerkki tunnistimien sijoittelusta
Valvonta-alue
Valvonta-alue
Kytkentäkuva
Kytkentäkuva
