Luokkahuone DALI-broadcast ohjauksella

Luxomatin PD4-DAA4G-tunnistin on eritoten luokkahuoneen valaistuksen automatisointiin suunniteltu tunnistin. Se sisältää kaikki tarvittavat komponentit yhdessä tuotteessa ja asettaa uuden vaatimustason älykkäälle, yksinkertaiselle ja helposti ylläpidettävälle ohjausjärjestelmälle. Tärkeintä laadukkaassa luokkahuoneen valaistuksessa on kunnollisella optiikalla varustetut valaisimet, oikein mitoitettu valaistusvoimakkuus ja tasaisesti ympäri luokkaa toteutettu päivänvalo-ohjaus. DAA4G-tunnistimia on mahdollista ohjata ja himmentää myös painonapein. Se tarjoaa laadukkaan ja kustannustehokkaan ratkaisun oppimisympäristöjen tarpeisiin.

Suunnittelu
DAA4G-tunnistimella voidaan DALI-valaisimet jakaa kahteen valaistusalueeseen, jotka sisältävät enintään 64 DALI-osoitetta.. Molempia alueita voidaan ohjata omalla painikkeella. Lisäksi tunnistimessa on integroitu rele, jolle myös on mahdollista liittää painike manuaalista ohjausta varten, tukemaan esimerkiksi tauluvalotoimintoa tai ilmastoinnin ohjausta päälle ja pois. Painikkeiden on oltava jousipalautteisia kytkimiä ilman merkkilamppua.

Katso galleria

Kuvaus

Kompakti DALI-ratkaisu luokkahuoneisiin. Luokkahuoneen ohjaustarpeisiin optimoitu DALI-ryhmäosoitteellinen läsnäolotunnistin huomioi luonnonvalon epätasaisen vaikutuksen luokkahuoneessa. Tasapainotetulla päivänvalo-ohjauksella DALI-valaisimien kirkkaus voidaan optimoida, jotta valovoimakkuus on tasainen joka puolella huonetta.

Tutustu tuotteen käyttöönottoon linkin takaa löytyvästä videosta: https://www.youtube.com/watch?v=2-vNU6V0PAc

Ryhmäosoitteellinen DALI-ratkaisu tarjoaa joustavampaa suunnittelua ja valaistusalueen valaisimet voidaan ryhmitellä ohjelmallisesti asennuksen jälkeen. Kaikki DALI-valaisimet ja DALI-slave-tunnistimet kaapeloidaan samaan DALI-väylään. Käyttäjäkohtainen manuaalinen himmennys onnistuu 12V painonapeista. Valaistus voidaan jakaa kahteen DALI-alueeseen: Päävalaistusalue jaettavissa kolmeen ryhmään. Neljäs DALI-ryhmä mahdollistaa myös himmennettävän tauluvalon. Valaistustaso on mukautettavissa painonappihimmennyksellä poikkeustilanteissa. Integroidulla releellä voidaan ohjata ilmastointia tai esim. katkaista DALI-valaisimien tehonsyötön tai ohjata yhtä valaistusryhmää ON/OFF. Rele voi toimia hämäräkytkimenä, tai releen voi poistaa käytöstä.

Päävalaistusalueen DALI-ryhmät 1…3 ovat päivänvalo-ohjauksen piirissä. Tilan tasapainoinen päivänvalo-ohjaus saadaan aikaan asettamalle offset arvot DALI-ryhmien 1…2 [G2] ja 1…3 [G3] välille. Valoisuus anturin tulisi aina katsoa hämärimpään paikkaan ja alueelle jossa DALI-ryhmän 1 valaisimet ovat. Tyypilliset offsetit ovat G2 = 10 % ja G3 = 15 %.

Kolmella painikkeilla mahdollista ohjata DALI-valaistusta ja relettä manuaalisesti:

PBA: DALI-ryhmät 1-3
PBB: DALI-ryhmä 4
PBC: Rele

Suositellut asetukset

Luksitaso: 500 lx

Viiveaika: 10 min

Opastusvalon viiveaika: 5 min

Tuotteet

Valaisinehdotus

Opendo

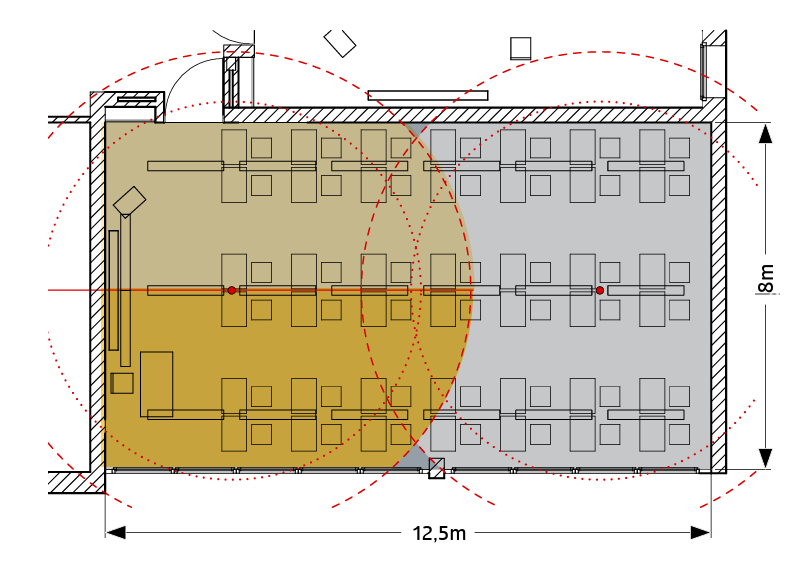

Esimerkki tunnistimien sijoittelusta

Valvonta-alue

Tunnistimen valvinta-alue 2,5 m asennuskorkeudessa

Kytkentäkuva
