PD4N-M-DACO ohjaa yhden valaistusryhmän DALI-2 ja DALI-valaisimia broadcast ohjauksella. DACO-tunnistimilla saadaan toteutettua helposti energiatehokas, viihtyisä ja käyttäjäystävällinen valaistusratkaisu kaikkien DALI-valaisimien ohjaamiseen. DACO-järjestelmä on itsenäinen ohjausratkaisu ja toimii täysin ilman keskuslaitteita. Helppo ratkaisu tyypillisimpien toimisto-ja oppimistilojen valaistuksen ohjaukseen.
DACO-tuoteperhe asettaa uuden laatutason tilakohtaisen DALI-valaistuksen ohjauksen toteuttamiseen. Monipuolisesti parametroitava automatiikka toimii entistä paremmin vakiovalo- ja päivänvalo-ohjauksessa, sekä mukautuu erilaisiin tilaratkaisuihin ja olosuhteisiin.
Tunnistimen käyttämät ohjausparametrit ovat helposti säädettävissä B.E.G. one sovelluksella. Samaa sovellusta voi käyttää tunnistinasetusten hallinointiin pilvipalvelun avulla projektin aikana. Kaksisuuntainen ohjelmointikäyttöliittymä helpottaa ja selkeyttää ohjausparametrien asettamista. BLE IR adapterilla voidaan tallettaa ja lukea parametrit suoraan tunnistimesta. Pilvipalvelun avulla tehdyt asetukset voidaan lähettää työmaalle käyttöönottoa varten.
DACO-ohjausjärjestelmät ovat helppoja asentaa ja ylläpitää läpi elinkaaren. Tila on heti asennuksen jälkeen toimintavalmis tunnistimen tehdasasetuksilla.
Tuotekuvaus
- DALI-2 sertifioitu DALI broadcast ohjaus
- Integroitu 80 mA DALI-teholähde muodostaa yhden DALI-väylän
- Läsnäolo-ohjaus vakiovalosäädöllä tai kiinteällä himmennystasolla
- Vakiovalon ja päivänvalo-ohjauksen säätöaluetta voidaan rajoittaa minimi ja maksimi raja-arvoilla
- Minimirajalla ehkäistään etteivät valot ole päällä liian pienellä kirkkaudella, esim. voimakkaan auringon paisteen takia
- Liian alhainen himmennystaso aiheuttaa varjojen muodostumista eikä ole tarkkuutta vaativan työskentelyn kannalta suositeltavaa
- Maksimirajalla säästetään valaisimia ja rajoitetaan maksimitehoa vakiovalo-ohjauksessa
Valoisuusanturit ja säätöalue vakiovalo- ja päivänvalo-ohjauksella
- Valaistuksen säädössä hyödynnetään kahta valaistusanturia
- Linssi sisäpuoleinen keskiarvoistaa tilan valaistusvoimakuuden
- Linssin ulkopuoleinen mittaa pieneltä alueelta kohdistetusti pinnan valaistusvoimakkuuden
- Voit tallettaa ja lukea tunnistimien ohjausparametrit BLE IR älypuhelin adapterilla ja B.E.G. one sovelluksella
- B.E.G. one at Google play
- B.E.G. one at App store
- Painikeohjauksella valaistuksen kytkentä päälle/pois ja kirkkauden säätö
- Luotettava läsnäolotunnistus jopa 3,5 m asennuskorkeuteen saakka
Käyttöalue
Suuremman valvonta-alueen ansiosta PD4N sarjaa voidaan käyttää luokkahuoneissa, liikuntasaleissa, avotoimistoissa, neuvottelutiloissa, auloissa, varastoissa, pysäköintitiloissa ja monissa muissa tiloissa.
Pitkissä käytävissä tunnistimien määrää voi optimoida käytävälinssin avulla.
Huom! Käytävälinssillä asennuskorkeus oltava 2,4-2,6m. Tarvittaessa voidaan käyttää seinäkiinnikettä.
Asennus
Laaja valikoima erilaisia asennustarvikkeita mahdollistaa monipuolisen asennettavuuden. Värilliset kehykset mahdollistavat tunnistimien huomaamattoman käytön eri värisen sisustuksen ja kattorakenteiden kanssa.
Tunnistimet ovat uppoasennettavia. Pinta-asennus onnistuu pinta-asennuskotelolla.
Asennuksen jälkeen valaistusryhmä on heti käyttövalmis DACO-tunnistimen tehdasasetuksilla.
Huom! kosteudelle alttiissa parkkihalleissa asennus valaisinripustuskiskoon onnistuu oheisilla kiinnikkeillä

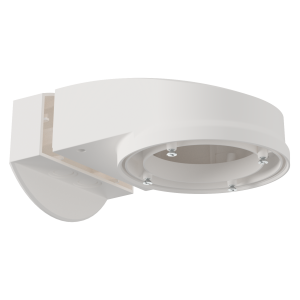

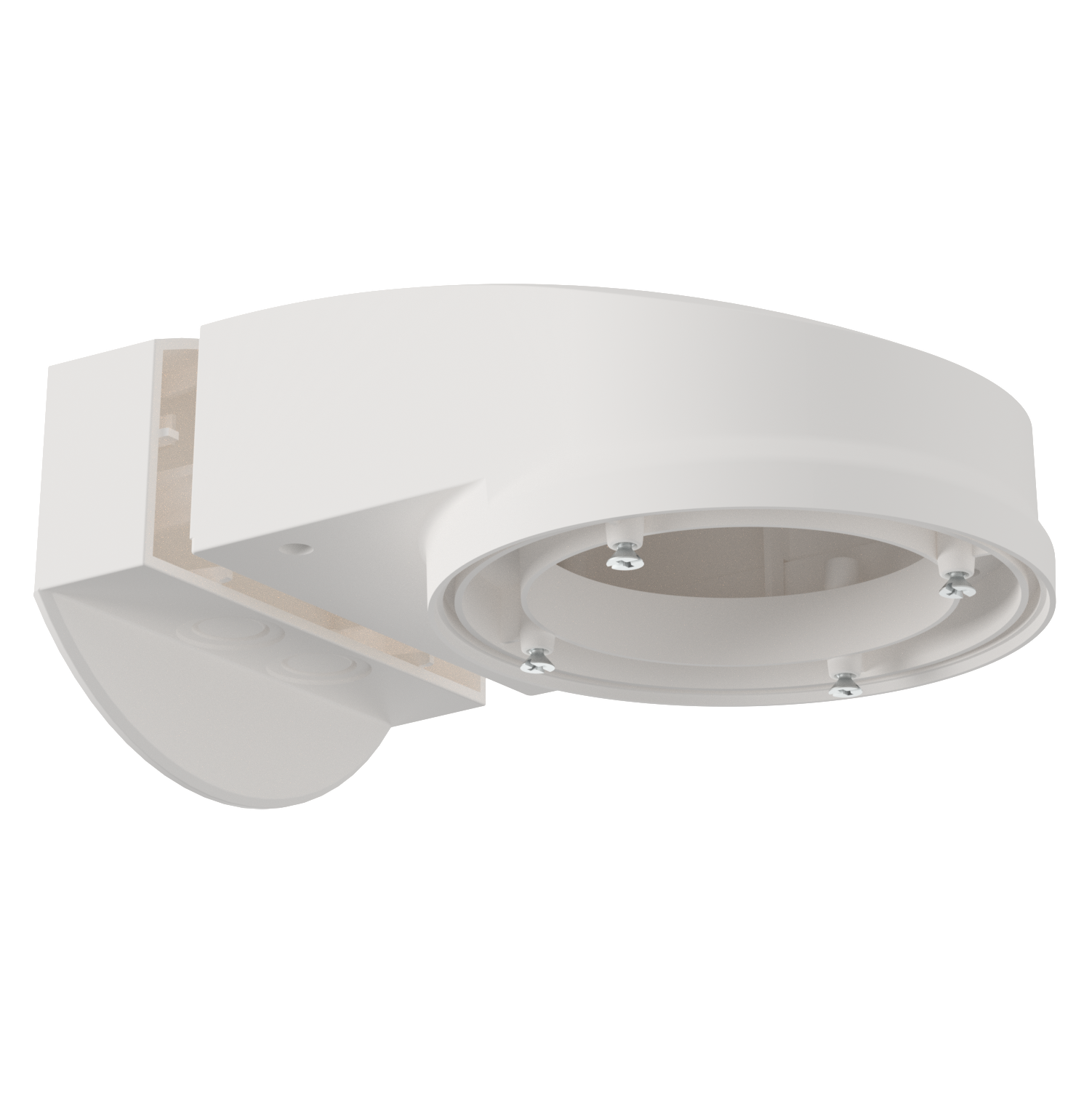

Seinäkiinnike: 10128190 (seinäkiinnikkeeseen sopii PD2N ja PD4N sarjan master tunnistimet. Seinäkiinnikkeessä kaksi kalvotiivisteellä varustettua kaapeliläpivientiä.)
Asennusalusta: 10129069 (asennusalustassa kaksi läpivientiä yläpuolella ja kaksi läpivientiä alapuolella).
Kytkentä
Kytkennässä voi käyttää enintään 2,5mm² yksisäikeisiä johtimia. Valvonta-aluetta voi laajentaa enintään kahdeksalla slave-tunnistimella.
Huom! Muuttuneet merkinnät master-tunnistimessa:
PB = painikeliitäntä
S = slave-liitäntä
| Kuva | Tuotenimi | Tukkureiden varastossa | Tuotekoodi | Hakunimi | Sähkönumero | Syöttöjännite | Teho | Valoisuusmittaus | Tunnistintyyppi | Valvonta-alue istuvatyö | Valvonta-alue kohti kävely | Valvonta-alue poikittainen liike | Suositeltu asennuskorkeus | Alhaisin asennuskorkeus | Maksimaalinen asennuskorkeus | Rungon materiaali | Kotelointiluokka | IK-luokka | Väri | Alin käyttölämpötila | Ylin käyttölämpötila | Halkaisija Ø | Upotusreiän halkaisija Ø | Korkeus | Ohjaustapa | Tehdasasetus | Asennus | Tukkuri | Saatavuus | Myyntipakkaus | Pituus | Leveys | Lisätunnistimien määrä | Kytkentä | Mittakuva (kuva) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 | PD4-S-FP valkoinen | Rexel, SLO, Onninen | 10320068 | 3515433 | 2603368 | 110 – 240 V AC | 0,2 W | - | PIR neljä PIR elementtiä | 6,4 Ø m | 8 Ø m | 24 Ø m | 2,5 m | 2 m | 10 m | UV-suojattu, polykarbonaatti | IP20 | IK04 | Valkoinen | -25 °C | 50 °C | 97 mm | 64 mm | 103 mm | Rele katkaistu vaihe | - | Uppo | Sonepar | Varastossa | 1 kpl | |||||
 | PD4-S-AP valkoinen | Ahlsell, Rexel, SLO, Onninen | 10320031 | 3515432 | 2603367 | 110 – 240 V AC | 0,2 W | - | PIR neljä PIR elementtiä | 6,4 Ø m | 8 Ø m | 24 Ø m | 2,5 m | 2 m | 10 m | UV-suojattu, polykarbonaatti | IP54 | IK04 | Valkoinen | -25 °C | 50 °C | 101 mm | 76 mm | Rele katkaistu vaihe | - | Pinta | Sonepar | Varastossa | 1 kpl | ||||||
 | PD4-S-C-FP valkoinen | SLO, Onninen | 10320079 | 3515459 | 2603375 | 50/60 HZ, 110-240 V AC | 0,2 W | - | PIR neljä PIR elementtiä | 20 Ø m | 40 Ø m | 2,5 m | 2,4 m | 2,6 m | polykarbonaatti, UV-kestävä | IP20 | IK04 | Valkoinen | -25 °C | 50 °C | 97 mm | 68 mm | 103 mm | - | - | Uppo | Sonepar | Varastossa | 1 kpl | ||||||
 | PD4-S-C-AP valkoinen | SLO | 10320078 | 3515458 | 2603374 | 240 V AC | 0,2 W | - | PIR neljä PIR elementtiä | 20 Ø m | 40 Ø m | 2,5 m | 2,4 m | 2,6 m | polykarbonaatti, UV-kestävä | IP54 | IK04 | Valkoinen | -25 °C | 50 °C | 101 mm | 76 mm | - | - | Pinta | Sonepar | Varastossa | 1 kpl | |||||||
 | PD2-S-FP valkoinen | SLO, Onninen | 10320024 | 3515422 | 2603364 | 110 – 240 V AC | 0,2 W | - | PIR yksi PIR elementti | 4 Ø m | 6 Ø m | 10 Ø m | 2,5 m | 2 m | 5 m | UV-suojattu, polykarbonaatti | IP20 | IK05 | Valkoinen | -25 °C | 50 °C | 80 mm | 64 mm | 89 mm | - | - | Uppo | Sonepar | Varastossa | 1 kpl | |||||
 | PD2-S-AP valkoinen | Rexel, SLO, Onninen | 10320022 | 3515420 | 2603363 | 110 – 240 V AC | 0,2 W | - | PIR yksi PIR elementti | 4 Ø m | 6 Ø m | 10 Ø m | 2,5 m | 2 m | 5 m | UV-suojattu, polykarbonaatti | IP20 | IK05 | Valkoinen | -25 °C | 50 °C | 98 mm | 50 mm | Rele katkaistu vaihe | - | Pinta | Sonepar | Varastossa | 1 kpl | ||||||
 | PD9-S-FP val | 10320103 | 3515617 | 2603388 | 110 – 240 V AC | - | PIR yksi PIR elementti | 4 Ø m | 6 Ø m | 10 Ø m | 2,5 m | 2 m | 5 m | UV-suojattu, polykarbonaatti | IP20 | IK03 | Valkoinen | -25 °C | 50 °C | 45 mm | 34 mm | 24 mm | Rele katkaistu vaihe | - | Upotus | Varastossa | 1 kpl | 165 mm | 24 mm | Ei rajoitusta | Teholähteeseen päättyvä kytkentä. Tunnistimessa 450mm johto RJ11 liittimellä. | ||||
 | PD11-S-FLAT-FP | 10320272 | 92593 | 2603216 | 110 - 240 V AC | 0,2 W | - | Orja | 3 Ø m | 6 Ø m | 9 Ø m | 2,5 m | 2 m | 5 m | polykarbonaatti, UV-kestävä | IP20 | IK02 | Valkoinen | -25 °C | 50 °C | 52 mm | 43 mm | 59 mm | - | - | Uppo | Hankintatuote | 1 kpl | |||||||
 | PD4-S-GH-AP IP54 valkoinen | SLO, Onninen | 10320239 | 2603203 | 110 – 240 V AC | 0,2 W | - | PIR neljä PIR elementtiä | 14 m | 5 m | 16 m | Kotelo UV-suojattua polykarbonaattia | IP54 | IK04 | Valkoinen | -25 °C | 50 °C | 101 mm | 76 mm | - | - | Pinta | Sonepar | Varastossa | 1 kpl | Tulot ruuviliittimiin | https://www.beg-luxomat.com/uploads/tx_begproducts/jc_medien/web/bilder/bemassung/RGB_PNG_1000/92265_dimensions.png | ||||||||
 | IP54 PD4N H DACOpinta-as.kotelo | Rexel, SLO | 10128035 | 93465 | 2603350 | - | UV-suojattu, polykarbonaatti | IP54 | Valkoinen | 110 mm | 45 mm | - | - | Sonepar | Varastossa | 1 kpl | https://www.beg-luxomat.com/uploads/tx_begproducts/jc_medien/web/bilder/bemassung/RGB_PNG_1000/93465_dimensions.png | ||||||||||||||||||
 | IP65 PD4N pinta-as.kotelo | 10129573 | 93314 | 2805191 | - | IP65 | Valkoinen | 69 mm | - | - | Varastossa | 1 kpl | 133 mm | 133 mm | |||||||||||||||||||||
 | BLE IR adapteri | SLO, Onninen | 10127068 | 93067 | 2603314 | - | Muovia | IP20 | Musta | 103 mm | - | - | Sonepar | Varastossa | 1 kpl | 40 mm | 55 mm | https://nylund.fi/wp-content/uploads/2024/08/93067_dimensions.png | |||||||||||||||||
 | IR-PD-DALI-E kaukosäädin | 10320321 | 2603244 | Varastossa | 1 kpl | ||||||||||||||||||||||||||||||
 | IR-PD-DALI-LD kaukosäädin | 10126007 | 2603266 | Harmaa | Tulossa | 1 kpl | |||||||||||||||||||||||||||||
 | PD4N käytävälinssi RAL9010 | SLO | 10127223 | 93073 | 2603324 | - | 20 Ø m | 40 Ø m | 2,5 m | 2,4 m | 2,6 m | UV-suojattu, polykarbonaatti | IP20 | Valkoinen | 106 mm | 46,5 mm | - | - | Sonepar | Varastossa | 1 kpl | ||||||||||||||
 | PD4N valkoinen käytävälinssi | 10127916 | 93742 | 2603335 | - | IP20 | Valkoinen | Rele potentiaalivapaa | - | Varastossa | 1 kpl | ||||||||||||||||||||||||
 | PD4N harmaa käytävälinssi | 10127915 | 93741 | 2603334 | - | IP20 | Harmaa | Rele potentiaalivapaa | - | Hankintatuote | 1 kpl | ||||||||||||||||||||||||
 | PD4N musta käytävälinssi | 10127917 | 93743 | 2603336 | - | IP20 | Valkoinen | Rele potentiaalivapaa | - | Hankintatuote | 1 kpl | ||||||||||||||||||||||||
 | Seinäkiinnike PD2N/4N Typ A | 10128190 | 93164 | 2603408 | - | UV-suojattu, polykarbonaatti | IP54 | Valkoinen | 66 mm | - | - | Seinäasennus | Varastossa | 1 kpl | 133 mm | 106 mm | |||||||||||||||||||
 | Seinäkiinnike PD2N/4N Typ A RAL9016 | 10128191 | 93702 | - | IP20 | Rele potentiaalivapaa | - | Hankintatuote | 1 kpl | ||||||||||||||||||||||||||
 | Seinäkiinnike PD2N/4N Typ A RAL7016 | 10128192 | 93701 | - | IP20 | Rele potentiaalivapaa | - | Hankintatuote | 1 kpl | ||||||||||||||||||||||||||
 | Seinäkiinnike PD2N/4N Typ A RAL9005 | 10128193 | 93703 | - | IP20 | Rele potentiaalivapaa | - | Hankintatuote | 1 kpl |
Tekniset tiedot
Ø 8 m kohti tunnistinta
Ø 6,4 m istuttaessa
Mittakuvat
Valvonta-alue
Kytkentäkuva
Asennusohjeet
Tuotemallit
Muut liitetiedostot
Muut liitetiedostot
